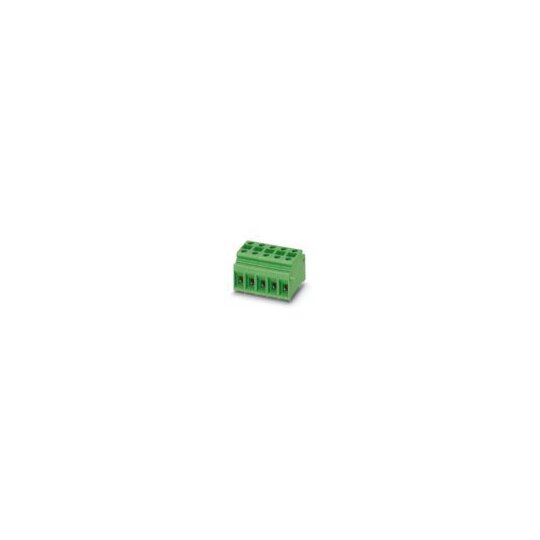

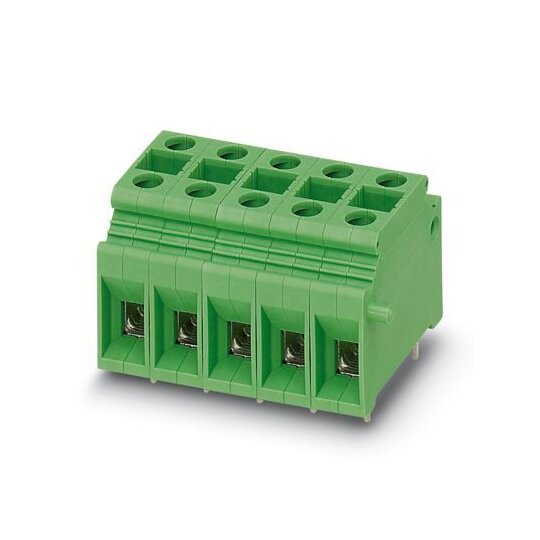

Phoenix KDS10 1704020
Leiterplatten-Anschlussklemme
50 Stück
- Listenpreis
- Bitte einloggen
- Art.-Nr.
- 2690872
- EAN
- 4017918023164
- Hersteller-Nr.
- 1704020
- DEHA.-Nr.
- 0066558
- eClass.-Nr.
- 27440401
- Zolltarif-Nr.
- 85369010
| Höhe | 33,3 mm |
| Anzahl der elektrischen Anschlüsse | 2 |
| Anzahl der Etagen | 1 |
| Rastermaß der Anschlüsse | 10 mm |
| Bemessungsstrom In | 76 A |
| Bemessungsspannung | 320 V |
| Bemessungsstoßspannung | 4 kV |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 2 |
| Anschlussart Leiter | Schraubanschluss |
| Anschließbarer Leiterquerschnitt eindrähtig | 0.5 - 16 qmm |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0.5 - 10 qmm |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0.5 - 10 qmm |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0.5 - 4 qmm |
| Anschlussart Leiterplatte | Lötanschluss |
| Werkstoff der Anschlussoberfläche | Zinn |
| Durchmesser des Anschlusspins | 1,4 mm |
| Länge des Pins | 4,3 mm |
| Werkstoff des Isolierkörpers | sonstige |
| Gehäusefarbe | grün |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Betriebstemperatur | -40 - 100 €C |
| Art der Leiterplattenbefestigung | Anschlusskontakt |
| Befestigungsart | löten |
| Art der Banderolierung | Karton (für SMD) |
Leiterplattenklemme, Nennstrom: 76 A, Bemessungsspannung (III/2): 320 V, Nennquerschnitt: 10 mm², Anzahl der Potenziale: 1, Anzahl der Reihen: 1, Polzahl pro Reihe: 1, Artikelfamilie: KDS 10, Rastermaß: 10 mm, Anschlussart: Schraubanschluss mit Zughülse, Schraubenangriffsform: L Längsschlitz, Montage: Wellenlöten, Anschlussrichtung Leiter/Platine: 0 °, Farbe: grün, Pin-Layout: Lineares Pinning, Pinlänge [P]: 4,3 mm, Anzahl der Lötpins pro Potenzial: 4, Verpackungsart: verpackt im Karton. Der Artikel ist zu unterschiedlichen Polzahlen anreihbar!
