| Höhe |
22,5 mm |
| Anzahl der elektrischen Anschlüsse |
2 |
| Anzahl der Etagen |
1 |
| Rastermaß der Anschlüsse |
7,62 mm |
| Bemessungsstrom In |
24 A |
| Bemessungsspannung |
630 V |
| Bemessungsstoßspannung |
6 kV |
| Überspannungskategorie |
III |
| Verschmutzungsgrad |
2 |
| Anschlussart Leiter |
Schraubanschluss |
| Anschließbarer Leiterquerschnitt eindrähtig |
0.2 - 4 qmm |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse |
0.25 - 2.5 qmm |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse |
0.2 - 2.5 qmm |
| Anschließbarer Leiterquerschnitt mehrdrähtig |
0.2 - 1.5 qmm |
| Anschlussart Leiterplatte |
Lötanschluss |
| Werkstoff der Anschlussoberfläche |
Zinn |
| Durchmesser des Anschlusspins |
1,3 mm |
| Länge des Pins |
4,5 mm |
| Werkstoff des Isolierkörpers |
sonstige |
| Gehäusefarbe |
grün |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 |
V0 |
| Betriebstemperatur |
-40 - 100 €C |
| Art der Banderolierung |
Karton (für SMD) |

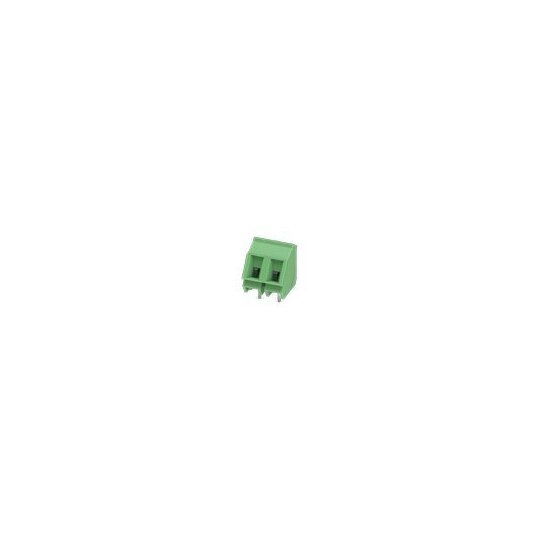

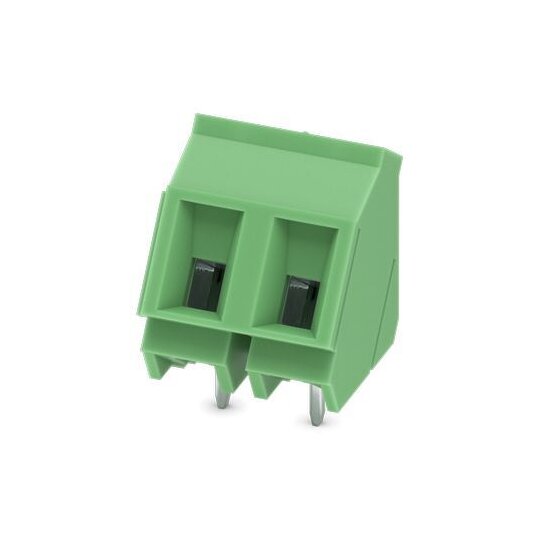

Leiterplattenklemme, Nennstrom: 24 A, Bemessungsspannung (III/2): 630 V, Nennquerschnitt: 2,5 mm², Anzahl der Potenziale: 2, Anzahl der Reihen: 1, Polzahl pro Reihe: 2, Artikelfamilie: GSMKDS 3, Rastermaß: 7,62 mm, Anschlussart: Schraubanschluss mit Zughülse, Schraubenangriffsform: L Längsschlitz, Montage: Wellenlöten, Anschlussrichtung Leiter/Platine: 55 °, Farbe: grün, Pin-Layout: Lineares Pinning, Pinlänge [P]: 4,5 mm, Anzahl der Lötpins pro Potenzial: 1, Verpackungsart: verpackt im Karton. Der Artikel ist zu unterschiedlichen Polzahlen anreihbar!
