| Bussystem KNX |
false |
| Bussystem KNX-Funk |
false |
| Bussystem Funkbus |
false |
| Bussystem LON |
false |
| Bussystem Powernet |
false |
| Andere Bussysteme |
sonstige |
| Funk bidirektional |
true |
| Montageart |
REG |
| Breite in Teilungseinheiten |
4 |
| Vor Ort-/Handbedienung |
true |
| Mit LED-Anzeige |
true |
| Max. Schaltleistung |
2300 W |
| Geeignet für C-Last |
true |
| Max. Anzahl der Schaltausgänge |
4 |
| Max. Schaltstrom |
10 A |
| Verschiedene Phasen anschließbar |
true |
| Mit Busankopplung |
true |
| Busmodul abnehmbar |
false |
| Modulare Erweiterungsmöglichkeit |
true |
| Schutzart (IP) |
IP20 |

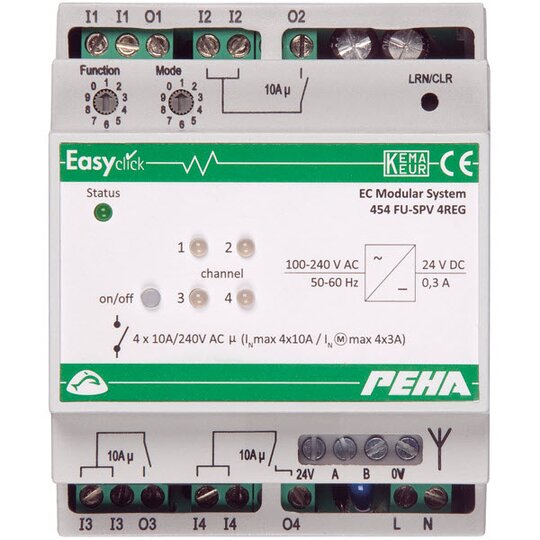

Das Easyclick-Modul-Schalten empfängt seine Telegramme über das externe Easyclick-Antennen-Modul und setzt die eingestellten Funktionen und Parameter über seine Leistungsteile um. Das Easyclick-Modul-Schalten verfügt über eine eigene Spannungsversorgung und so können auch weitere Easyclick- Module wie z. B. Easyclick-Module-Dimm und Easyclick- Module-JR über Modular-Stecker-Kabel mit angeschlossen werden. Für größere Erweiterungen steht eine zusätzliche Easyclick-Modul-Spannungsversorgung (D 942 SPV) zur Verfügung. Das Easyclick-Modul-Schalten dient zum Schalten von Beleuchtung und anderen elektrischen Verbrauchern unter Berücksichtigung von verschiedenen über Drehschalter auswählbaren Funktionen und Parametern. Die 4 Kanäle sind unabhängig voneinander programmierbar und für jeden eingelernten Sender kann individuell eine Funktion festgelegt werden.
Standardfunktion: 2-Tastenfunktion EIN/AUS.
Wählbare Funktionen sind z. B. 1-Tastfunktion, Zeitfunktionen, Lüftersteuerung, Fensterkontakt, Lichtszenensteuerung, Hotel-Card-Schalter, zeitgesteuerte Netzabschaltung, Temperaturregelung etc.
Technische Daten:
Reiheneinbaugerät zum Aufrasten auf DIN-Tragschiene 72 mm breit (4 TE)
Eigenverbrauch Standby = kleiner 1 W, Betrieb = max. 100 mA/2,4 W
4 Relaisausgänge 10 A
Drehschalter für Funktionen und Parameter
LRN/CLR Taste
LED-Anzeige
inkl. Spannungsversorgung 230 V AC/24 V DC
Modularbuchsen
Anschlussklemmen für den RS485-Bus (Antenne)
inkl. Verbindungskabel 30 cm
Schutzart IP 20
Approbationen CE, KEMA/KEUR
Erforderliches Zubehör: Antenne D 450 ANT
