| Geeignet für Dimmer |
false |
| Geeignet für Pulsdrücker |
false |
| Geeignet für Rollladenschalter |
false |
| Geeignet für Jalousieschalter |
false |
| Geeignet für Jalousie-/Rollladenschalter |
false |
| Geeignet für Schalter |
false |
| Im Gehäuse |
true |
| Im Röhrensockelgehäuse |
false |
| Als Modul/Platine |
false |
| Stromversorgung |
230 V AC |
| Tast-Betrieb |
true |
| Schalt-Betrieb |
false |
| Mit Funkhandsender |
false |
| Mit Funkcodiergerät |
false |
| Mit Funktaster |
false |
| Montageart |
Unterputz |
| Werkstoff |
Kunststoff |
| Werkstoffgüte |
Thermoplast |
| Halogenfrei |
true |
| Oberfläche |
unbehandelt |
| Befestigungsart |
Befestigung mit Schraube |
| Farbe |
weiß |
| Transparent |
false |
| Geeignet für Schutzart (IP) |
IP20 |
| Funkfrequenz |
868 MHz |
| Rollingcode-System |
false |

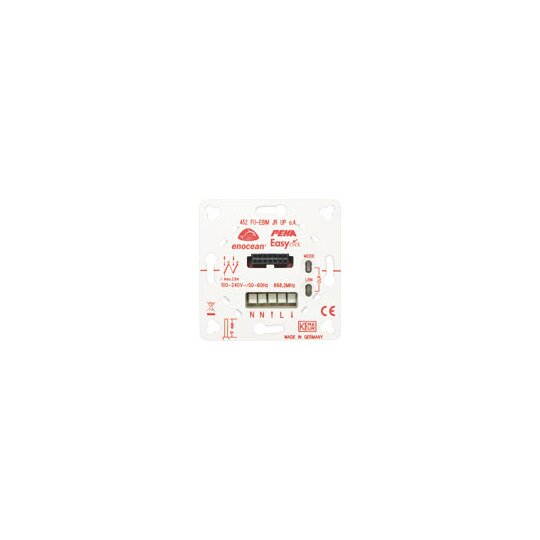

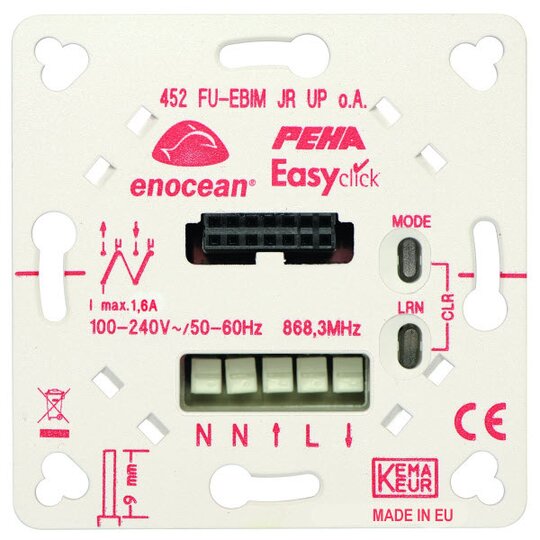

Der bidirektionale Easyclick-JR-Empfänger empfängt nicht nur die Funksignale, sondern sendet bei jeder Zustandsänderung seinen Status zurück. Der Easyclick-Empfänger dient zum Steuern von Rollläden und Jalousien. - Mit Tragplatte zur Schraubbefestigung in Schalterdosen mit 60 mm Abstand der Geräteschrauben - Mit Buchsenleiste zur Aufnahme von Tastaufsatz, 2-fach D xx.425.xx JR zum lokalen Steuern Es sind verschiedene Funktionen und Parameter wählbar.
Mit Tastaufsatz:
- linkeTaste AUF, rechte Taste AB mit Lamellenverstellung (Standardfunktion Jalousie)
- linkeTaste AUF, rechte Taste AB ohne Lamellenverstellung (Funktion Rolllade)
- Tippbetrieb (Tasterfolger)
Mit Easyclick-Sender:
- Zweitastbedienung AUF/STOP/AB mit Lamellenverstellung (Standardfunktion Jalousie)
- Zweitastbedienung AUF/STOP/AB ohne Lamellenverstellung (Standardfunktion Rolllade)
- Tippbetrieb (Tasterfolger)
- Eintastbedienung AUF/STOP/AB
- Verriegelung zur Sicherheit bei Wartungsarbeiten - Automatik AN/AUS
- Sonnensensor/Dämmerungssensor/Windsensor/ Regensensor
- 4 Positionssituationen OBEN/UNTEN für Lichtszenen
- Aussperrschutz mit Fensterkontakt/Fenstergriff
- Für jeden eingelernten der max. 32 Sender kann individuell eine Funktion festgelegt werden.
- Unabhängig von den eingestellten Funktionen können integrierte Repeater-Funktionen (1-level/2-level) je nach Projekt eingeschaltet werden.
- Beim Anlernen von z. B. Fensterkontakten und Fenstergriffen diese bereits in der entsprechenden Funktion/Parameter zugeordnet.
Technische Daten:
Eigenverbrauch: 0,5 W (bistabile Relais)
Sendefrequenz: 868,3 MHz
Spannungsversorgung: 100-240 V~/50-60 Hz
Neutralleiter: erforderlich
Umgebungstemperatur: -20 °C bis +40 °C
Lagertemperatur: -40 °C bis +85 °C
Steckklemmen: max. 1 x 1,5 mm²
Gehäusehöhe: 34 mm
Schutzart: IP 20
Mit Tragplatte: zur Schraubbefestigung in Schalterdosen
Approbationen: CE, KEMA/KEUR
Anschlussdaten: I max. 1,6 A
Zusätzlich zu den bidirektionalen Funktionen ermöglicht die Easyclick-Empfänger-Variante mit Postionserkennung die Erfassung und Rückmeldungen der Laufzeiten von Rollladen und Jalousien.acts and window handles are being programmed A range test (RadioLinkTest) between receiver (slave) and handheld transmitter D 450 FU-HS 128 (master) is possible in the installed state Technical data: Own consumption: 0.5 W (bistable relays) Transmit frequency: 868.3 MHz Voltage supply: 100û240 Vac/ 50û60 Hz Neutral conductor: required Ambient temperature: -20 °C to +40 °C Storage temperature: -40 °C to +85 °C Plugin terminals: max 1 x 1.5 mm¿ Housing height: 34 mm Rating: IP 20 With mounting
