Anzahl der Phasen | 3 |
Polzahl | 3 |
Geeignet für Anzahl Geräte | 4 |
Teilungsmaß | 14 mm |
Querschnitt | 8 qmm |
Länge | 176,5 mm |
Zuschneidbar | false |
Breite in Teilungseinheiten | 10 |
Bemessungsdauerstrom Iu | 65 A |
Ausführung des elektrischen Anschlusses | Gabel |
Isoliert | true |
Bemessungsstoßspannung | 6 kV |
Bedingter Bemessungskurzschlussstrom Iq | 100 kA |
Max. Bemessungsbetriebsspannung Ue | 690 V |
Bemessungskurzzeitstromfestigkeit Icw | 100 kA |
Geeignet für Geräte mit N-Leiter | false |
Geeignet für Geräte mit Hilfsschalter | false |
Farbe | grau |

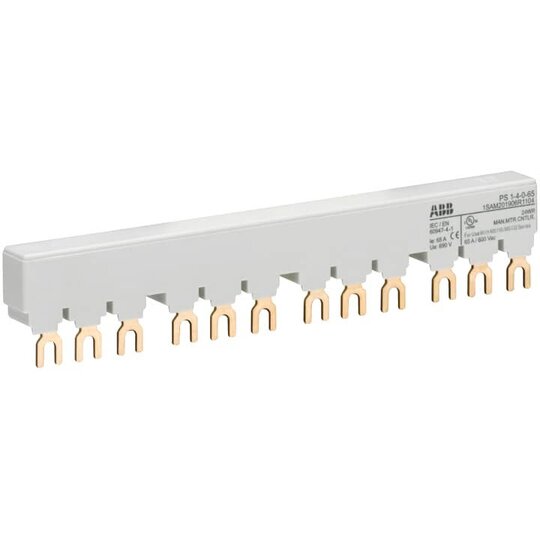

Die 3-Phasen-Sammelschienen PS1 erlauben mit den dazugehörigen Einspeiseblöcken S1-Mx-xx die schnelle und sichere Paralleleinspeisung mehrerer Motorschutzschalter. Der PS1-2-0-65 für 65A dient der Paralleleinspeisung von vier Motorschutzschalter MS116/132/MO132, die ohne seitliches Zubehör verbaut sind.Normen: IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60947-1, UL 60947-4-1Anschlussart Geräte: AbzweigklemmeAnzahl montierbare Geräte: 4Anzahl Phasen: 3Bemessungsbetriebsspannung: 690 V AC, 250 V DCBemessungsbetriebsstrom: 65 ABemessungskurzzeitstromfestigkeit: 100 kABemessungsquerschnitt: 8 mm²
https://search.abb.com/library/Download.aspx?DocumentID=1SAM200450F0003Maßzeichnung
Download
(Stand: 14.12.2024)
|
DOC CE-Erklärung
Download
(Stand: 14.12.2024)
|
Deeplink Produktseite
Download
(Stand: 14.12.2024)
|
Maßzeichnung
Download
(Stand: 14.12.2024)
|
Maßzeichnung
Download
(Stand: 14.12.2024)
|
Montageanleitung
Download
(Stand: 14.12.2024)
|
Montageanleitung
Download
(Stand: 14.12.2024)
|
Montageanleitung
Download
(Stand: 14.12.2024)
|
Montageanleitung
Download
(Stand: 14.12.2024)
|
Produktdatenblatt
Download
(Stand: 14.12.2024)
|
REACH-Erklärung
Download
(Stand: 14.12.2024)
|
RoHS-Erklärung
Download
(Stand: 14.12.2024)
|
