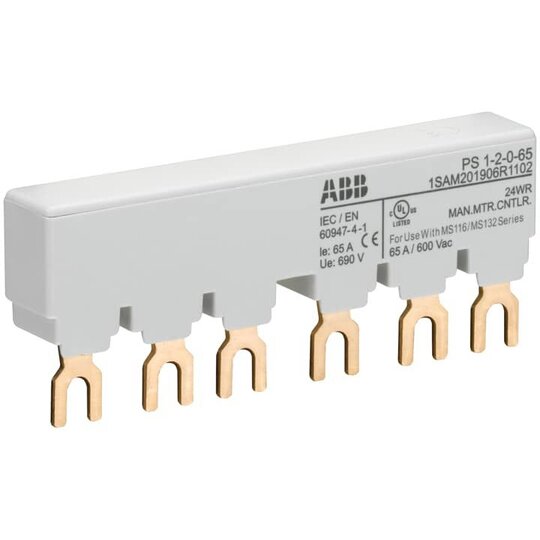

PS1-2-0-65 3-Phasen-Sammelschiene 1SAM201906R1102
10 Stück

Listenpreis
Art.-Nr.
2764947
EAN
4013614400681
Hersteller-Nr.
1SAM201906R1102
DEHA.-Nr.
3219553
eClass.-Nr.
27371306
Zolltarif-Nr.
85369010
Anzahl der Phasen 3
Polzahl 3
Geeignet für Anzahl Geräte 2
Teilungsmaß 14 mm
Querschnitt 8 qmm
Länge 86,5 mm
Zuschneidbar false
Breite in Teilungseinheiten 4,94
Bemessungsdauerstrom Iu 65 A
Ausführung des elektrischen Anschlusses Gabel
Isoliert true
Bemessungsstoßspannung 6 kV
Bedingter Bemessungskurzschlussstrom Iq 100 kA
Max. Bemessungsbetriebsspannung Ue 690 V
Bemessungskurzzeitstromfestigkeit Icw 100 kA
Geeignet für Geräte mit N-Leiter false
Geeignet für Geräte mit Hilfsschalter false
Farbe grau

Die 3-Phasen-Sammelschienen PS1 erlauben mit den dazugehörigen Einspeiseblöcken S1-Mx-xx die schnelle und sichere Paralleleinspeisung mehrerer Motorschutzschalter. Der PS1-2-0-65 für 65A dient der Paralleleinspeisung von zwei Motorschutzschalter MS116/132/MO132, die ohne seitliches Zubehör verbaut sind.Normen: IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60947-1, UL 60947-4-1Anschlussart Geräte: AbzweigklemmeAnzahl montierbare Geräte: 2Anzahl Phasen: 3Bemessungsbetriebsspannung: 690 V AC, 250 V DCBemessungsbetriebsstrom: 65 ABemessungskurzzeitstromfestigkeit: 100 kABemessungsquerschnitt: 8 mm²

https://search.abb.com/library/Download.aspx?DocumentID=1SAM200450F0001

Maßzeichnung

Download (Stand: 14.12.2024)

DOC CE-Erklärung

Download (Stand: 14.12.2024)

Deeplink Produktseite

Download (Stand: 14.12.2024)

Maßzeichnung

Download (Stand: 14.12.2024)

Maßzeichnung

Download (Stand: 14.12.2024)

Montageanleitung

Download (Stand: 14.12.2024)

Montageanleitung

Download (Stand: 14.12.2024)

Montageanleitung

Download (Stand: 14.12.2024)

Produktdatenblatt

Download (Stand: 14.12.2024)

REACH-Erklärung

Download (Stand: 14.12.2024)

RoHS-Erklärung

Download (Stand: 14.12.2024)
