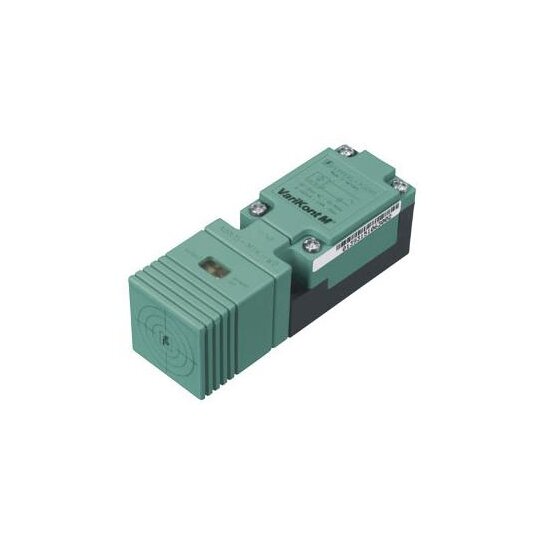

PF NJ15-M1K-A2 Sensor Induktiv 222494
1 Stück
- Ihr Nettopreis
- Bitte einloggen
- Art.-Nr.
- 2731019
- EAN
- 4050143030415
- Hersteller-Nr.
- 222494
- DEHA.-Nr.
- 3645276
- eClass.-Nr.
- 27270101
- Zolltarif-Nr.
- 85365019
| Breite des Sensors | 30 mm |
| Höhe des Sensors | 30 mm |
| Länge des Sensors | 91 mm |
| Mechanische Einbaubedingung für Sensor | nicht bündig |
| Schaltabstand | 15 mm |
| Ausführung der Schaltfunktion | antivalent |
| Ausführung des Schaltausgangs | PNP |
| Ausführung des elektrischen Anschlusses | Schraubanschluss |
| Art der Betätigung | metallisches Target |
| Ausführung der Schnittstelle | ohne |
| Beschichtung Gehäuse | sonstige |
| SIL nach IEC 61508 | ohne |
| Performance Level nach EN ISO 13849-1 | ohne |
| Versorgungsspannung | 10 - 60 V |
| Spannungsart | DC |
| Schaltfrequenz | 200 Hz |
| Werkstoff des Gehäuses | Kunststoff |
| Druckfest | false |
Schaltfunktion: Antivalent, Ausgangstyp: PNP, Einbau: nicht bündig, Ausgangspolarität: DC, Ausgangsart: 4-Draht, Bauform: VariKont M ®, Baureihe: VariKont M ®, Betriebsspannung: 10 ... 60 V DC, Spannungsart: DC, Anschlussart: Schraubklemmen, Gehäusematerial: PBT, Schutzart: IP67
