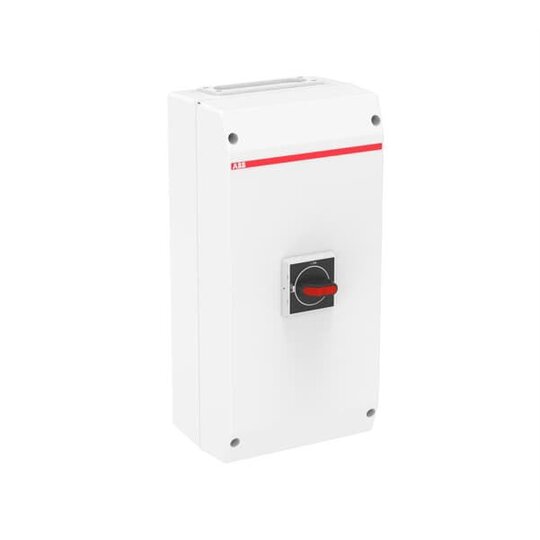

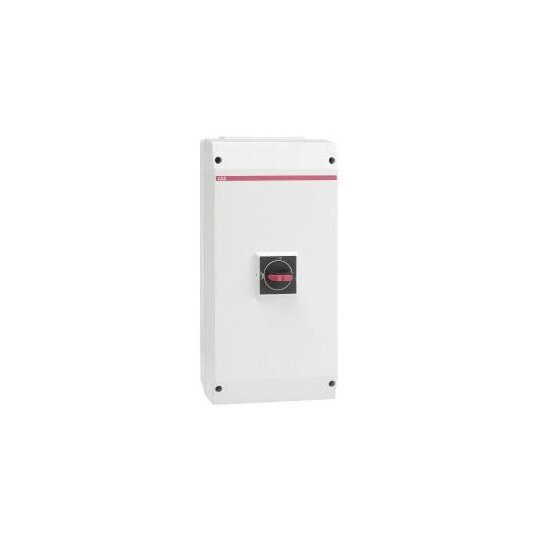

OTP75T3B,Gek.L OTP75T3B,GEK.LASTSCH
/400V,3-pol.
1 Stück
- Listenpreis
- Bitte einloggen
- Art.-Nr.
- 2765496
- EAN
- 4013614337314
- Hersteller-Nr.
- 1SCA022371R2910
- DEHA.-Nr.
- 0705040
- eClass.-Nr.
- 27371403
- Zolltarif-Nr.
- 85365019
| Ausführung als Hauptschalter | true |
| Ausführung als Wartungs-/Reparaturschalter | true |
| Ausführung als Sicherheitsschalter | false |
| Ausführung als NOT-AUS-Einrichtung | false |
| Ausführung als Wendeschalter | false |
| Anzahl der Schalter | 1 |
| Max. Bemessungsbetriebsspannung Ue bei AC | 750 V |
| Bemessungsbetriebsspannung | 750 - 750 V |
| Bemessungsdauerstrom Iu | 115 A |
| Bemessungsdauerstrom bei AC-23, 400 V | 80 A |
| Bemessungsdauerstrom bei AC-21, 400 V | 100 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 37 kW |
| Bemessungskurzzeitstromfestigkeit Icw | 2,5 kA |
| Bemessungsbetriebsleistung bei AC-23, 400 V | 37 kW |
| Schaltleistung bei 400 V | 37 kW |
| Polzahl | 3 |
| Anzahl der Hilfskontakte als Öffner | 0 |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Anzahl der Hilfskontakte als Wechsler | 0 |
| Motorantrieb optional | false |
| Motorantrieb integriert | false |
| Spannungsauslöser optional | false |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| Geeignet für Bodenbefestigung | false |
| Geeignet für Frontbefestigung 4-Loch | false |
| Geeignet für Frontbefestigung Zentral | false |
| Geeignet für Verteilereinbau | true |
| Geeignet für Zwischenbau | false |
| Farbe des Betätigungselements | schwarz |
| Ausführung des Betätigungselements | langer Drehgriff |
| Verriegelbar | true |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Schutzart (IP), frontseitig | IP65 |
| Schutzart (NEMA) | 1 |
| Breite | 200 mm |
| Höhe | 400 mm |
| Tiefe | 140 mm |
Sicherheitsschalter im Gehäuse von ABB erfüllen die Gerätenorm DIN EN 60947-3. Die Schalter sind für die Verwendung als Reparatur- und Wartungsschalter geeignet. Unser Angebot umfasst Ausführungen im Kunststoffgehäuse, Stahlblechgehäuse, Aluminiumgehäuse, Edelstahlgehäuse und für spezielle EMV-Anwendungen. Zudem sind die Schalter in 3-poliger, 4-poliger und 6-poliger Version verfügbar. Der Einsatzbereich ist je nach Typ für AC- und teilweise auch für DC-Spannungen. Als Zubehör bietet ABB eine Vielzahl an Griffen in schwarzer und rot-gelber Ausführung. Des Weiteren sind Hilfskontakte, vierte Pole, Anschlussklemmen und verschiedene Kabeleinführungen als Zubehör von ABB erhältlich.Normen: IEC 60947-1, -3Anzahl Pole: 3Bemessungsbetriebsleistung AC-23A: (380 ... 415 V) 37 kW, (500 V) 37 kW, (690 V) 37 kWBemessungsbetriebsspannung: Hauptstromkreis 750 VBemessungsbetriebsstrom AC-22A: (380 ... 415 V) 100 A, (500 V) 100 A, (690 V) 100 ABemessungsbetriebsstrom AC-23A: (380 ... 415 V) 80 A, (500 V) 60 A, (690 V) 40 ABemessungsisolationsspannung: (nach IEC / EN 60664-1) 750 VBemessungskurzzeitstromfestigkeit: (für 1 s) 2,5 kAKabelquerschnitt: 10 ... 70 mm²Konventioneller thermischer Dauerstrom: (vollständig gekapselt) 115 ASchutzart: (nach IEC 60529) IP65Verlustleistung: bei Bemessungsbedingungen pro Pol 4 W
