Ausführung als Hauptschalter | true |
Ausführung als Wartungs-/Reparaturschalter | true |
Ausführung als Sicherheitsschalter | false |
Ausführung als NOT-AUS-Einrichtung | false |
Ausführung als Wendeschalter | false |
Anzahl der Schalter | 1 |
Max. Bemessungsbetriebsspannung Ue bei AC | 1000 V |
Bemessungsbetriebsspannung | 1000 - 1000 V |
Bemessungsdauerstrom Iu | 630 A |
Bemessungsdauerstrom bei AC-23, 400 V | 630 A |
Bemessungsdauerstrom bei AC-21, 400 V | 630 A |
Bemessungskurzzeitstromfestigkeit Icw | 20 kA |
Bemessungsbetriebsleistung bei AC-23, 400 V | 355 kW |
Schaltleistung bei 400 V | 355 kW |
Polzahl | 3 |
Anzahl der Hilfskontakte als Öffner | 0 |
Anzahl der Hilfskontakte als Schließer | 0 |
Anzahl der Hilfskontakte als Wechsler | 0 |
Motorantrieb optional | false |
Motorantrieb integriert | false |
Spannungsauslöser optional | false |
Gerätebauart | Komplettgerät im Gehäuse |
Geeignet für Frontbefestigung 4-Loch | false |
Geeignet für Frontbefestigung Zentral | false |
Geeignet für Verteilereinbau | true |
Farbe des Betätigungselements | schwarz |
Ausführung des Betätigungselements | sonstige |
Verriegelbar | false |
Anschlussart Hauptstromkreis | Bolzenanschluss |
Schutzart (IP), frontseitig | IP00 |
Schutzart (NEMA) | sonstige |
Breite | 266 mm |
Höhe | 250 mm |
Tiefe | 140 mm |

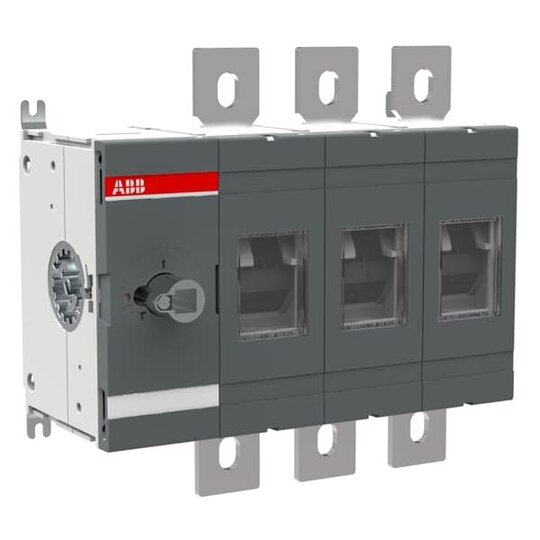

Manuell betätigte Lasttrennschalter der OT Serie erfüllen die Gerätenorm DIN EN 60947-1 und DIN EN 60947-3. Die OT Serie ist für die Verwendung als Haupt-, Reparatur- und Netzumschalter geeignet. Zudem sind die Lasttrennschalter für den Front-, Verteiler- als auch für den Zwischeneinbau anwendbar. Montage der Schalter ist beliebig. Sie können über Kopf, horizontal, vertikal als auch um 180 Grad gedreht montiert werden. Die Pole können flexibel angeordnet werden und der Einsatzbereich ist je nach Type für AC- und DC-Spannungen. Der Griff ist optional in der AUS-Stellung abschließbar. Des Weiteren kann der Schalter seitlich und von der Rückseite betätigt werden. Als Zubehör bietet ABB eine Vielzahl an Griffen, Verlängerungswellen, Hilfskontakte, vierte Pole, N- sowie PE-Klemmen, Klemmenabdeckungen, Anschlussklemmen und noch vieles mehr.Normen: IEC 60947-3Anschlussart: KabelschuhklemmeAnzahl Pole: 3Bemessungsbetriebsleistung AC-23A: (220 ... 240 V) 200 kW, (400 ... 415 V) 355 kW, (500 V) 400 kW, (690 V) 630 kWBemessungsbetriebsspannung: Hauptstromkreis 1000 VBemessungsbetriebsstrom AC-21A: (380 / 400 V) 630 A, (500 V) 630 A, (690 V) 630 A, (1000 V) 630 ABemessungsbetriebsstrom AC-22A: (380 ... 415 V) 630 A, (500 V) 630 A, (690 V) 630 ABemessungsbetriebsstrom AC-23A: (380 ... 415 V) 630 A, (500 V) 630 A, (690 V) 630 ABemessungsisolationsspannung: (nach IEC / EN 60664-1) 1000 VBemessungskurzzeitstromfestigkeit: (für 1 s) 20 kABemessungsstoßspannungsfestigkeit: 12 kVKonventioneller thermischer Dauerstrom: (vollständig gekapselt) 630 AKonventioneller thermischer Dauerstrom in freier Luft: (q = 40 °C) 630 AMontageart: BodenmontageSchalter-Betriebsmechanismus: Mechanismus auf der Seite des Schalters, 03 (Linksseitig)Schutzart: Front IP00Verlustleistung: bei Bemessungsbedingungen pro Pol 25 W
