Ausführung als Hauptschalter | true |
Ausführung als Wartungs-/Reparaturschalter | true |
Ausführung als Sicherheitsschalter | false |
Ausführung als NOT-AUS-Einrichtung | false |
Ausführung als Wendeschalter | false |
Anzahl der Schalter | 1 |
Max. Bemessungsbetriebsspannung Ue bei AC | 1000 V |
Bemessungsbetriebsspannung | 1000 - 1000 V |
Bemessungsdauerstrom Iu | 400 A |
Bemessungsdauerstrom bei AC-23, 400 V | 400 A |
Bemessungsdauerstrom bei AC-21, 400 V | 400 A |
Bemessungsbetriebsleistung bei AC-3, 400 V | 220 kW |
Bemessungskurzzeitstromfestigkeit Icw | 15 kA |
Bemessungsbetriebsleistung bei AC-23, 400 V | 230 kW |
Schaltleistung bei 400 V | 230 kW |
Polzahl | 3 |
Anzahl der Hilfskontakte als Öffner | 0 |
Anzahl der Hilfskontakte als Schließer | 0 |
Anzahl der Hilfskontakte als Wechsler | 0 |
Motorantrieb optional | false |
Motorantrieb integriert | false |
Spannungsauslöser optional | false |
Gerätebauart | Komplettgerät im Gehäuse |
Geeignet für Bodenbefestigung | true |
Geeignet für Frontbefestigung 4-Loch | false |
Geeignet für Frontbefestigung Zentral | false |
Geeignet für Verteilereinbau | true |
Farbe des Betätigungselements | schwarz |
Ausführung des Betätigungselements | langer Drehgriff |
Verriegelbar | false |
Anschlussart Hauptstromkreis | Bolzenanschluss |
Schutzart (IP), frontseitig | IP00 |
Schutzart (NEMA) | sonstige |
Breite | 196 mm |
Höhe | 185 mm |
Tiefe | 107 mm |

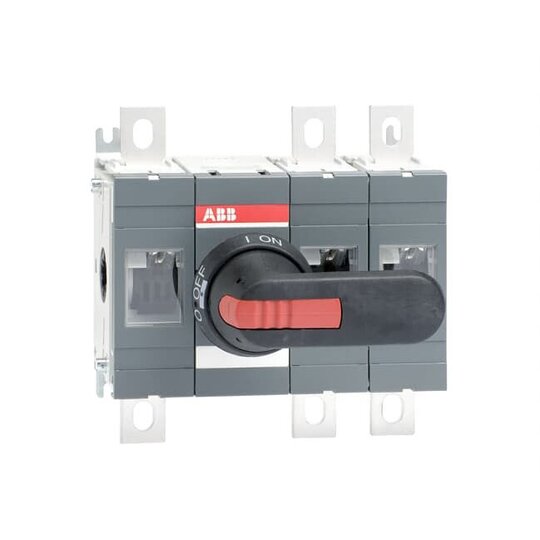

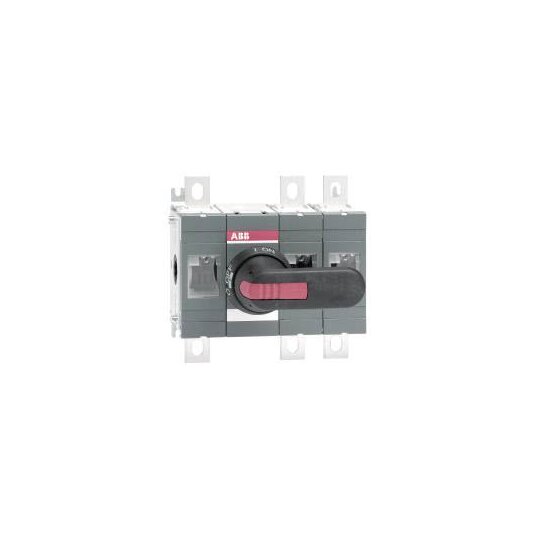

Die manuell betätigten Lasttrennschalter der OT Serie sind einzigartig in ihrer Variationsvielfalt und Flexibilität. Die OT Serie schaltet Stromstärken von 16 A bis 4000 A und das bei Spannungen von bis zu 1000 V AC. Trotz ihrer hohen Leistung sind die Schalter sehr komfortabel bedienbar und beanspruchen wenig Platz. Durch die beliebig wählbare Einbaulage wird eine hohe Flexibilität und Effizienz bei der Planung ermöglicht. Darüber hinaus können die OT Schalter als Hauptschalter in Haupt- oder Unterverteilung verwendet werden. Selbstverständlich verfügt die OT Serie auch über IEC und UL Zulassungen, die diese Serie noch attraktiver machen. Zudem bietet ABB Ihnen für diese Schalter ein großes Spektrum an Zubehör, wie z. B. Verlängerungswellen, Griffe, Hilfsschalter und Klemmenabdeckungen. Somit können die OT Lasttrennschalter auch in den anspruchsvollsten Anwendungen eingesetzt werden.0 V) 280 kW, (690 V) 400 kWBemessungsbetriebsspannung: Hauptstromkreis 1000 VBemessungsbetriebsstrom AC-21A: (380 / 400 V) 400 A, (500 V) 400 A, (690 V) 400 A, (1000 V) 400 ABemessungsbetriebsstrom AC-22A: (380 ... 415 V) 400 A, (500 V) 400 A, (690 V) 400 ABemessungsbetriebsstrom AC-23A: (380 ... 415 V) 400 A, (500 V) 400 A, (690 V) 400 ABemessungsisolationsspannung: (nach IEC / EN 60664-1) 1000 VBemessungskurzzeitstromfestigkeit: (für 1 s) 15 kABemessungsstoßspannungsfestigkeit: 12 kVKonventioneller thermischer Dauerstrom: (vollständig gekapselt) 400 AKonventioneller thermischer Dauerstrom in freier Luft: (q = 40 °C) 400 AMontageart: BodenmontageSchalter-Betriebsmechanismus: Mechanismus zwischen den Polen des Schalters, 12 (Zwischen den Polen)Schutzart: Front IP00Verlustleistung: bei Bemessungsbedingungen pro Pol 10 W
