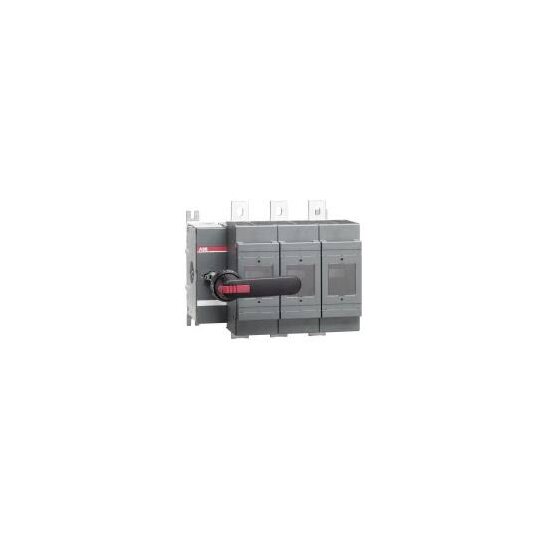

OS800D03P m.Griff u.Welle 3pol 1SCA022825R4880
1 Stück

Ihr Nettopreis
Art.-Nr.
2763950
EAN
6417019283647
Hersteller-Nr.
1SCA022825R4880
DEHA.-Nr.
2847932
eClass.-Nr.
27371401
Zolltarif-Nr.
85365080
Ausführung als Hauptschalter true
Ausführung als Sicherheitsschalter true
Max. Bemessungsbetriebsspannung Ue bei AC 1000 V
Bemessungsdauerstrom Iu 720 A
Bemessungsbetriebsleistung bei AC-23, 400 V 710 kW
Bedingter Bemessungskurzschlussstrom Iq 80 kA
Bemessungskurzzeitstromfestigkeit Icw 18 kA
Geeignet für Sicherungseinsätze NH3
Polzahl 3
Mit Sicherungsüberwachung false
Anschlussart Hauptstromkreis Bolzenanschluss
Kabeleinführung sonstige
Mit Steckverbindern bestückt true
Geeignet für Bodenbefestigung false
Geeignet für Frontbefestigung false
Geeignet für Sammelschienenaufbau true
Ausführung des Betätigungselements langer Drehgriff
Position des Betätigungselements links
Motorantrieb optional false
Motorantrieb integriert false
Ausführung als NOT-AUS-Einrichtung false
Schutzart (IP), frontseitig IP20

OS Lastschalter für Sicherungen von 20 bis 1250 A sind für einen überragenden Schutz selbst bei den anspruchsvollsten Anwendungen entwickelt worden.Normen: IEC 60947-3Anschlussart: KabelschuhklemmeAnzahl Pole: 3Bemessungsbetriebsleistung AC-23A: (220 ... 240 V) 250 kW, (400 V) 450 kW, (415 V) 450 kW, (500 V) 560 kW, (690 V) 710 kWBemessungsbetriebsspannung: Hauptstromkreis 690 V ACBemessungsbetriebsstrom AC-21A: (500 V) 800 A, (690 V) 800 ABemessungsbetriebsstrom AC-22A: (380 ... 415 V) 800 A, (500 V) 800 A, (690 V) 800 ABemessungsbetriebsstrom AC-23A: (380 ... 415 V) 800 A, (500 V) 800 A, (690 V) 800 ABemessungsisolationsspannung: 1000 VBemessungsstoßspannungsfestigkeit: 12 kVBemessungsstrom: (Hauptstromkreis) 800 AKonventioneller thermischer Dauerstrom: (vollständig gekapselt) 720 AMontageart: BodenmontageSicherungsgröße: NH3Verlustleistung: bei Bemessungsbedingungen pro Pol 65 Wwerden.
