OBO ZSE90-25-11 Zugentlastung f.senkrechte Kabelverlegung 7215702
1 Stück

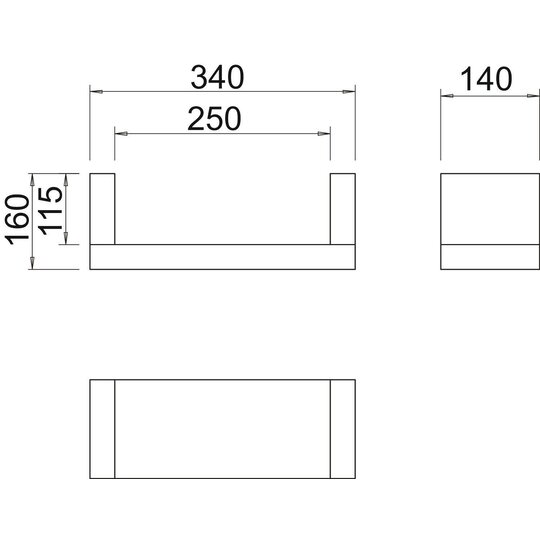

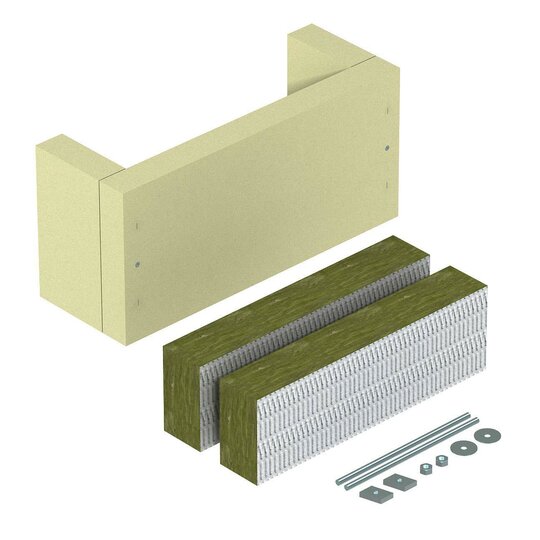

ZSE90-25-11 Zugentlastung 340x160x140Wirksame Unterstützungsmaßnahme nach DIN 4102 Teil 12als Zugentlastung der Funktionserhaltkabel bei senkrechter Verlegung Zugelassene Unterstützungsmaßnahme mit gutachtlicher Stellungnahme als Ergänzung zu den Normtragekonstruktionen nach DIN 4102 Teil 12 ohne Einschränkung der zu verwendenden Kabeltypen bzw. -hersteller und Querschnitte. Funktionserhaltklassen E30 bis E90 in einer Bauform.Die Montage der nichtbrennbaren Abdeckung mit Mineralfaserplattenschott erfolgt mit zugelassenen Befestigungsmitteln auf Beton oder Mauerwerk (Kalksandstein, Kalksandstein-Hohlziegel, Vollziegel) bzw. in der Profilschiene der Steigetrasse. Abstand max. 3,5 m bei ununterbrochener Verlegung. Verwendbar für durchgehende Steigetrassen sowie vertikale Verlegung von Funktionserhaltkabeln mit Einzelschellen oder Bügelschellen in Profilschienen.Steigetrassenbreite: max. 600 mmTiefe inkl. Schellen: max. 175 mmFunktionserhaltklassen: E30 / E60 / E90Inkl. Montageset, Mineralfaserplatten und Brandschutzspachtel in KartuscheGutachtliche Stellungnahme: Nr. GS 3.2/17-361-1, MFPA LeipzigInhaber der Zulassung: OBO Bettermann, MendenFabrikat: OBO BettermannTyp: ZSE90Art.-Nr.: Komplettsets:niedrige Bauhöhe: (Innenhöhe 115 mm, Nutzbreite in Klammern)ZSE90-25-11 (max. 200 mm), Art.-Nr. 7215 702ZSE90-35-11 (max. 300 mm), Art.-Nr. 7215 706ZSE90-45-11 (max. 400 mm), Art.-Nr. 7215 709Systemgebundenes Zubehör: Brandschutzspachtel ASX-K, Art.-Nr. 7202 310Kennzeichnungsschild KS-ZSE DE,Art.-Nr. 7215 750Einheit: Stück
