| Netzform TN |
true |
| Netzform TN-C-S |
true |
| Netzform TN-S |
true |
| Netzform TT |
true |
| Nennableitstoßstrom (8/20) |
30 kA |
| Max. Ableitstoßstrom (8/20) |
50 kA |
| Nennspannung AC |
230 V |
| Höchste Dauerspannung AC |
280 V |
| Höchste Dauerspannung DC |
350 V |
| Schutzpegel |
1,3 kV |
| Schutzpegel L-N |
1,3 kV |
| Integrierte Vorsicherung |
false |
| Montageart |
im Gehäuse |
| Baugröße |
sonstige |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) |
35 qmm |
| Max. Leiterquerschnitt flexibel (feindrähtig) |
35 qmm |
| Signalisierung am Gerät |
optisch |
| Schutzart (IP) |
IP66 |

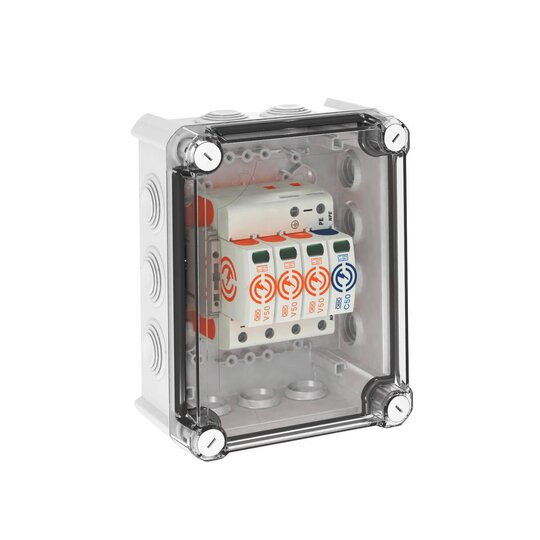

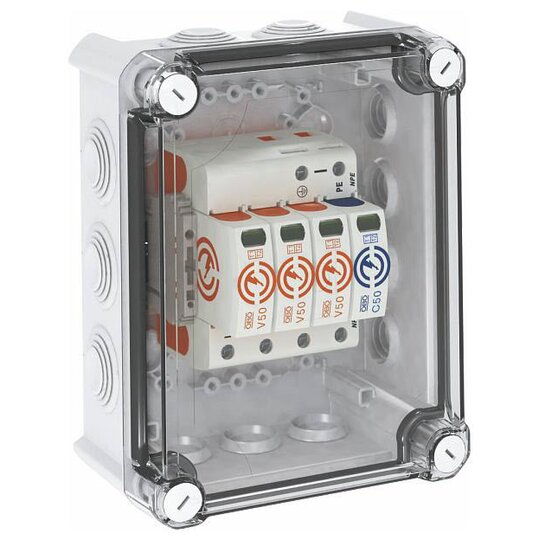

Blitzstrom- Kombiableiter Typ 1+2 nach DIN EN 61643-11ò Ideal für den Schutz von Wallboxen und daran angeschlossenen Fahrzeugenò Zum Blitzschutzpotentialausgleich nach VDE 0185-305 (IEC 62305)ò Kompletteinheit, vormontiert und anschlussfertig im Polycarbonat Gehäuse (IP66)ò Blitzstromableitvermögen 12,5 kA (10/350) pro Pol und bis zu 50kA (10/350) gesamtAnwendung: AC-Ladeeinrichtung bis 22kW, Blitzschutz-Potentialausgleich für Gebäude der Klasse III und IV.Bei Gefahr von Kondenswasserbildung durch Wind, Eis, Temperatur oder Sonne sind ggf. zusätzliche Maßnahmen erforderlich!N-PE]: 0,1 kAHöchste Dauerspannung AC: 280 VHöchste Dauerspannung (L-N): 280 VMaximale Vorsicherung: 160 ANennspannung AC (50 / 60 Hz): 230 VNetzform: sonstigeSchutzpegel: =1,3 kVSchutzpegel [L-N]: =1,3 kVSchutzpegel [N-PE]: 1,3 kVSignalisierung am Gerät: optischSPD nach EN 61643-11: Typ 1+2Zulassungen: VDE, UL und ÖVEBlitzstoßstrom (10/350 µs) [L-N/PE]: 50 kAFunktions-Defektanzeige: optischIntegrierte Vorsicherung: neinKurzschlussfestigkeit bei max netzseitigem Überstromschutz: 50 kA effMaximaler Ableitstoßstrom (8/20 µs): 50 kABlitzstoßstrom (10/350 µs): 12,5 kASchutzart: IP66Montageart: vormontiert im GehäuseMaximaler Ableitstoßstrom (8/20 µs) [L-N]: 50 kANennableitstoßstrom (8/20 µs) [L-N]: 30 kAMarke: OBO BettermannArt.-Nr.: 5093596Typ: VG-V50-3+NPE-280
