| Netzform TN |
true |
| Netzform TN-C |
false |
| Netzform TN-C-S |
true |
| Netzform TN-S |
true |
| Netzform TT |
true |
| Polzahl |
2 |
| BlitzstoŽƒstrom (10/350 s)s) |
12,5 kA |
| Höchste Dauerspannung AC |
280 V |
| Nennspannung AC |
230 V |
| Schutzpegel |
1,3 kV |
| Schutzpegel L-N |
1,3 kV |
| Folgestromlöschfähigkeit |
0,1 kA |
| Montageart |
Hutschiene TH35 |
| Baugröße |
2 TE |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) |
35 qmm |
| Max. Leiterquerschnitt flexibel (feindrähtig) |
35 qmm |
| Signalisierung am Gerät |
optisch |
| Integrierte Vorsicherung |
false |
| Schutzart (IP) |
IP20 |

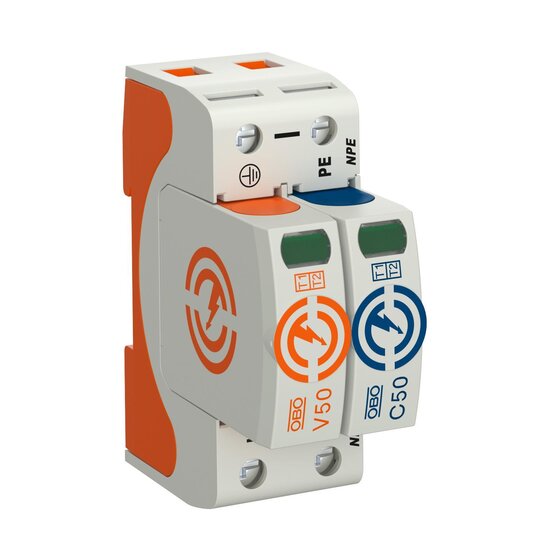

V50-1+NPE-280 CombiController V50 280VBlitzstrom-Kombiableiter Typ 1+2 zur Ableitung von Blitz- bzw. Blitzteilströmen bei Direkteinschlägen oder von Überspannungen, die durch Fern- bzw. Naheinschläge oder Schalthandlungen hervorgerufen werden. Anwendung in Gebäuden der Blitzschutzlasse III und IV. Ableitvermögen 12,5 kA (10/350) pro Pol und bis zu 50kA (10/350) gesamt. Einsatz in TN-, TN-CS-, TN-S und TT-Netzen. Gekapselte Zinkoxid-Varistor-Ableiter. Mit thermischer und dynamischer Abtrennvorrichtung. Mit optischer Funktionsanzeige. Rastfunktion mit Vibrationsschutz und Spannungskodierung. Aus halogenfreiem Kunststoff (UL 94 V-0).Dimension: 280VBaubreite in Teilungseinheiten: 2Ableitstoßstrom (8/20 µs) [gesamt]: 80 kAAusführung der Pole: 1Blitzstoßstrom (10/350) [gesamt]: 25 kAFernsignalisierung: neinFolgestromlöschvermögen (eff) [N-PE]: 0,1 kAHöchste Dauerspannung AC: 280 VHöchste Dauerspannung (L-N): 280 VMaximale Vorsicherung: 160 ANennspannung AC (50 / 60 Hz): 230 VNetzform: TN-S, TTSchutzpegel: =1,3 kVSchutzpegel [L-N]: =1,3 kVSchutzpegel [N-PE]: 1,5 kVGemeinsamer Schutzpegel [L-PE]: 2,5 kVSignalisierung am Gerät: optischSPD nach EN 61643-11: Typ 1+2Zulassungen: VDE, KEMA, UL und ÖVEBlitzstoßstrom (10/350 µs) [L-N/PE]: 12,5 kAFunktions-Defektanzeige: optischIntegrierte Vorsicherung: neinKurzschlussfestigkeit bei max netzseitigem Überstromschutz: 50 kA effMaximaler Ableitstoßstrom (8/20 µs): 50 kABlitzstoßstrom (10/350 µs): 12,5 kASchutzart: IP20Gehäusewerkstoff: PA UL 94 V-0Montageart: Hutschiene 35 mmMaximaler Ableitstoßstrom (8/20 µs) [L-N]: 50 kANennableitstoßstrom (8/20 µs) [L-N]: 30 kAMarke: OBO BettermannArt.-Nr.: 5093522Typ: V50-1+NPE-280
