Netzform TN | true |
Netzform TN-C-S | true |
Netzform TN-S | true |
Netzform TT | true |
Nennableitstoßstrom (8/20) | 20 kA |
Max. Ableitstoßstrom (8/20) | 40 kA |
Nennspannung AC | 230 V |
Höchste Dauerspannung AC | 280 V |
Schutzpegel | 1,3 kV |
Schutzpegel L-N | 1,3 kV |
Integrierte Vorsicherung | false |
Montageart | Hutschiene TH35 |
Baugröße | 2 TE |
Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 35 qmm |
Max. Leiterquerschnitt flexibel (feindrähtig) | 35 qmm |
Signalisierung am Gerät | optisch |
Prüfklasse Typ 2 | true |
Schutzart (IP) | IP20 |

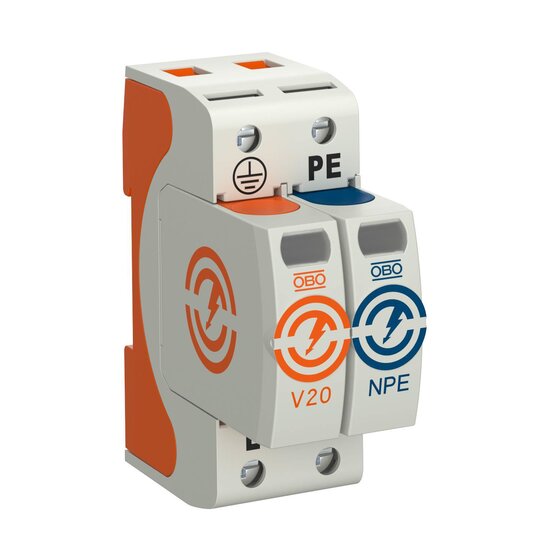

Überspannungsableiter Typ 2ò Zum Überspannungsschutz-Potentialausgleich nach VDE 0100-443 (IEC 60364-4-44)ò Ableitvermögen bis 40 kA (8/20) pro Pol durch hochleistungsfähige Varistorenò Modularer steckbarer Ableiter mit Abtrennvorrichtung und optischer Statusanzeigeò Rastfunktion mit Vibrationsschutz und Spannungskodierungò Kunststoff nach UL 94 V-0ò Die FS Varianten besitzen einen potentialfreien Wechslerkontakt zur FernsignalisierungAnwendung: Potentialausgleich in Haupt- und Unterverteilungen.-PE]: 0,1 kAHöchste Dauerspannung AC: 280 VHöchste Dauerspannung (L-N): 280 VMaximale Vorsicherung: 160 ANennspannung AC (50 / 60 Hz): 230 VNetzform: sonstigeSchutzpegel: =1,3 kVSchutzpegel [L-N]: =1,3 kVSchutzpegel [N-PE]: 1,3 kVGemeinsamer Schutzpegel [L-PE]: 1,5 kVSignalisierung am Gerät: optischSPD nach EN 61643-11: Typ 2Zulassungen: VDE, KEMA, UL und ÖVEFunktions-Defektanzeige: optischMaximaler Ableitstoßstrom (8/20 µs) [N-PE]: 60 kAIntegrierte Vorsicherung: neinKurzschlussfestigkeit bei max netzseitigem Überstromschutz: 50 kA effMaximaler Ableitstoßstrom (8/20 µs): 40 kASchutzart: IP20Gehäusewerkstoff: PA UL 94 V-0Montageart: Hutschiene 35 mmMaximaler Ableitstoßstrom (8/20 µs) [L-N]: 40 kANennableitstoßstrom (8/20 µs) [L-N]: 20 kANennableitstoßstrom (8/20 µs) [N-PE]: 40 kAPrüfklasse Typ 2: jaMarke: OBO BettermannArt.-Nr.: 5095251Typ: V20-1+NPE-280
3D / BIM Objekt
Download
(Stand: 20.03.2025)
|
Deeplink Produktseite
Download
(Stand: 20.03.2025)
|
Produktdatenblatt
Download
(Stand: 20.03.2025)
|
Produktvideo
Download
(Stand: 20.03.2025)
|
Produktvideo
Download
(Stand: 20.03.2025)
|
REACH-Erklärung
Download
(Stand: 20.03.2025)
|
RoHS-Erklärung
Download
(Stand: 20.03.2025)
|
2 / 202 / 20201 / 2020101 (148294)
