Netzform TN | true |
Netzform TN-C-S | true |
Netzform TN-S | true |
Netzform TT | true |
Nennableitstoßstrom (8/20) | 10 kA |
Max. Ableitstoßstrom (8/20) | 20 kA |
Nennspannung AC | 230 V |
Höchste Dauerspannung AC | 255 V |
Schutzpegel | 1,1 kV |
Integrierte Vorsicherung | false |
Montageart | Hutschiene TH35 |
Baugröße | sonstige |
Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 10 qmm |
Signalisierung am Gerät | akustisch und optisch |
Prüfklasse Typ 2 | true |
Schutzart (IP) | IP20 |

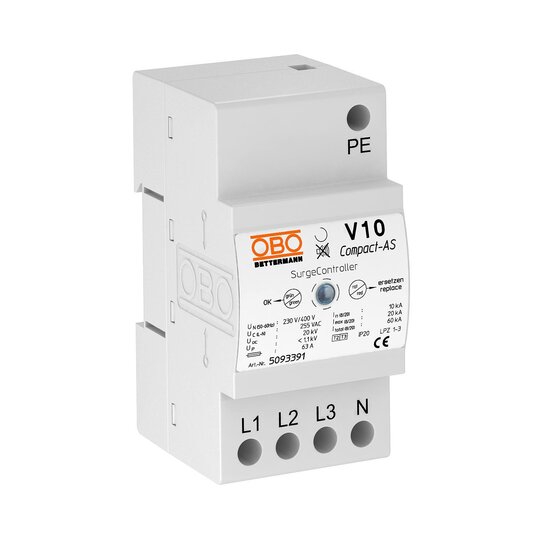

V10 COMPACT-AS V10 Compact 255VÜberspannungsschutzgerät Kompaktmodul für 230/400V Netze/Typ 2+3 zur Ableitung von Überspannungen, die durch Fern- bzw. Naheinschläge oder Schalthandlungen hervorgerufen werden, und zum Schutz einzelner Verbraucher oder Verbrauchergruppen. Anwendung in Unter-/ Etagenverteilung sowie für Geräteschutz von Drehstromsystemen. Einsatz in TN-, TN-CS-, TN-S und TT-Netzen. Hochleistungsfähige Varistortechnik. Mit thermischer und dynamischer Abtrennvorrichtung. Mit optischer und akustischer Funktionsanzeige. Überspannungsschutz-Potentialausgleich nach VDE 0100-443 (IEC 60364-4-44).Dimension: 255VAbleitstoßstrom (8/20 µs) [gesamt]: 60 kAAusführung der Pole: 3Fernsignalisierung: neinFolgestromlöschvermögen Ieff: 10 kAFolgestromlöschvermögen (eff) [N-PE]: 0,1 kAHöchste Dauerspannung AC: 255áVMaximale Vorsicherung: 63áANennspannung AC (50 / 60 Hz): 230áVNetzform: sonstigeSchutzpegel: =1,1 kVSignalisierung am Gerät: optisch und akustischSPD nach EN 61643-11: Typ 2+3Integrierte Vorsicherung: neinMaximaler Ableitstoßstrom (8/20 µs): 20 kALPZ: 1¿3Schutzart: IP20Montageart: Hutschiene 35 mmPrüfklasse Typ 2: jaPrüfklasse Typ 3: jaMarke: OBO BettermannArt.-Nr.: 5093391Typ: V10 COMPACT-AS
