OBO TCX-075 Rohrmanschette f.brennbare Rohre 106x26 grau 7202205

Hersteller-Nr. 7202205 111508
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2638288
EAN
4012195856610
DEHA.-Nr.
3823590
eClass.-Nr.
22220390
Zolltarif-Nr.
68159900
Verfügbarkeit am Fremdlager
wird ermittelt

Verfügbarkeit beim Hersteller anfragen
Material Manschette sonstige
Form rund
Rohraußendurchmesser 75 - 77 mm
Manschettenverschluss Steck
Mit Befestigungsmaterial false

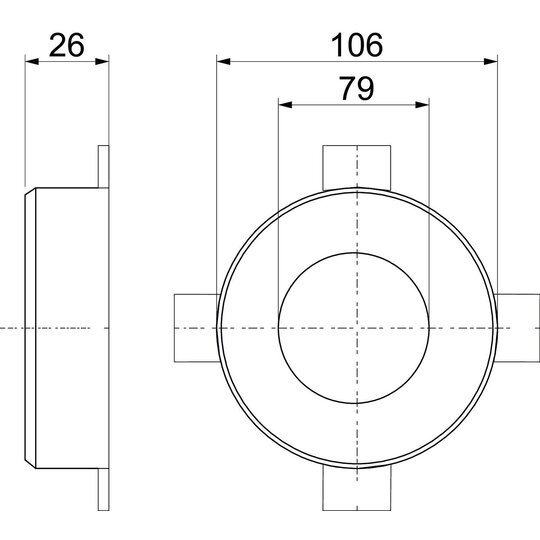

Breite Manschette 106 mm
Höhe der Manschette 26 mm
Länge der Manschette 106 mm

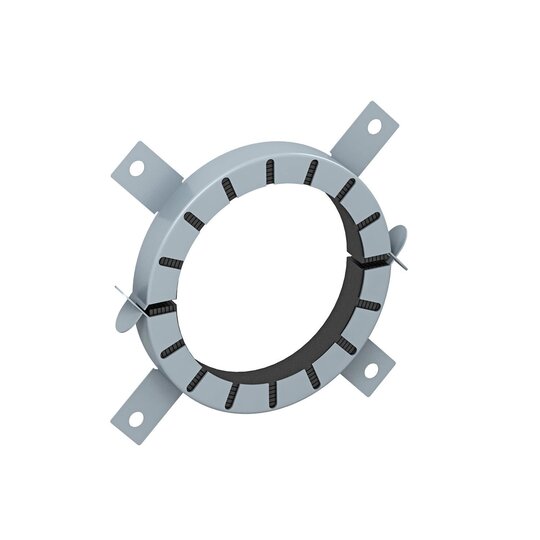

TCX-075 Rohrmanschette Ø75mmRohrmanschette mit 4 Befestigungslaschen für brennbare Rohre in massiven Wänden und Decken und leichten Trennwänden im Innenbereich. Im Stahlblechgehäuse eingefasste Brandschutzeinlagen drücken im Brandfall die abbrennenden thermoplastischen Rohre mit sehr hohem Blähdruck zu. Der entsprechend maximale Rohrdurchmesser kann der Typenbezeichnung entnommen werden. Befestigung mit Dübeln oder Gewindestangen M6 bis Größe 75, danach M8. SchottabmessungenMassive Wände:Schottgröße: 1200 x 1200 mm Gruppe, Ø 125 mmBauteilstärke: min. 100 mmFeuerwiderstandsklasse / Schottstärke: 30: 150 mm, 60: 150 mm, 90: 150 mmMassive Decken:Schottgröße: Ø 125 mmBauteilstärke: min. 150 mmFeuerwiderstandsklasse / Schottstärke: 30: 150 mm, 60: 150 mm, 90: 300 mm, 120: 300 mmLeichte Trennwände:Schottgröße: Ø 125 mmBauteilstärke: min. 100 mmZulassung: ETA-13/0904Produktserie: PYROCOMB®Werkstoff: Intumeszierender BaustoffDimension: Ø75mmLänge: 106 mmBreite: 106 mmHöhe: 26 mmForm: rundeZubehör erforderlich: jaFarbe: grauFür Rohrdurchmesser 75 - 77 mm Marke: OBO BettermannArt.-Nr.: 7202205Typ: TCX-075

Ihr Nettopreis
Bestand
verfügbar
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 0 ein
Ihr Nettopreis
Bestand
nicht verfügbar
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 0 ein

7202205-REACH.pdf

REACH-Erklärung

Download (Stand: 29.09.2025)

05-100_MA_Pyrocomb_Rohrmanschette.pdf

Montageanleitung

Download (Stand: 29.09.2025)

05-100_MA_Pyrocomb_Tubes_Rohrmanschette.pdf

Montageanleitung

Download (Stand: 29.09.2025)

7202205-RoHS.pdf

RoHS-Erklärung

Download (Stand: 29.09.2025)

Deeplink Produktseite

Download (Stand: 29.09.2025)

Produktvideo

Download (Stand: 29.09.2025)


Unsere Empfehlungen für Sie.


2 / 203 / 20306 / 2030601 (111508)
