OBO TCX-050 Rohrmanschette f.brennbare Rohre 68x26 grau 7202203

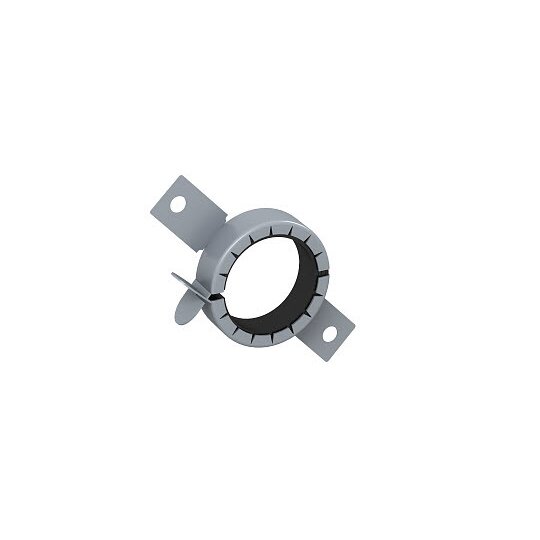

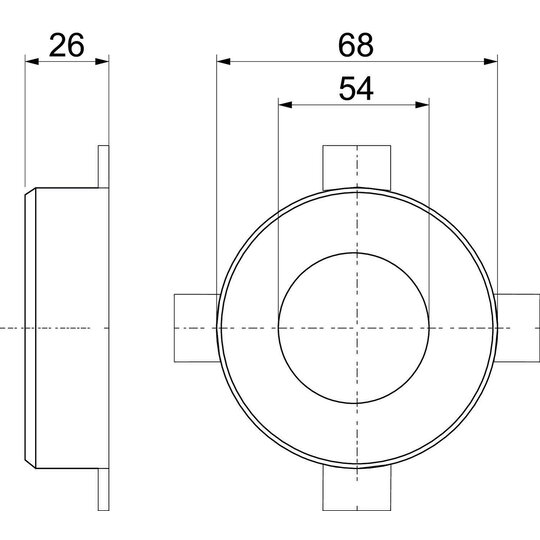

TCX-050 Rohrmanschette Ø50mmRohrmanschette mit 2 Befestigungslaschen für brennbare Rohre in massiven Wänden und Decken und leichten Trennwänden im Innenbereich. Im Stahlblechgehäuse eingefasste Brandschutzeinlagen drücken im Brandfall die abbrennenden thermoplastischen Rohre mit sehr hohem Blähdruck zu. Der entsprechend maximale Rohrdurchmesser kann der Typenbezeichnung entnommen werden. Befestigung mit Dübeln oder Gewindestangen M6 bis Größe 75, danach M8. SchottabmessungenMassive Wände:Schottgröße: 1200 x 1200 mm Gruppe, Ø 125 mmBauteilstärke: min. 100 mmFeuerwiderstandsklasse / Schottstärke: 30: 150 mm, 60: 150 mm, 90: 150 mmMassive Decken:Schottgröße: Ø 125 mmBauteilstärke: min. 150 mmFeuerwiderstandsklasse / Schottstärke: 30: 150 mm, 60: 150 mm, 90: 300 mm, 120: 300 mmLeichte Trennwände:Schottgröße: Ø 125 mmBauteilstärke: min. 100 mmZulassung: ETA-13/0904Produktserie: PYROCOMB®Werkstoff: Intumeszierender BaustoffDimension: Ø50mmLänge: 68 mmBreite: 68 mmHöhe: 26 mmForm: rundeZubehör erforderlich: jaFarbe: grauFür Rohrdurchmesser 50 - 52 mm Marke: OBO BettermannArt.-Nr.: 7202203Typ: TCX-050
