OBO SGR 155 600 G Gitterrinne GR 155x600x3000 St G 6003687
24 Meter

Ihr Nettopreis
Art.-Nr.
2251752
EAN
4012195380191
Hersteller-Nr.
6003687
DEHA.-Nr.
5001526
eClass.-Nr.
27400504
Zolltarif-Nr.
73262000
Profilform U-Form
Breite 600 mm
Höhe 155 mm
Länge 3000 mm
Drahtdurchmesser Längsseite 6 mm
Drahtdurchmesser Querseite 6 mm
Nutzbarer Querschnitt 88800 qmm
Integrierte Trennwand ohne
Ausführung ohne Verbinder
Art des Verbinders geschraubt
Geeignet für Funktionserhalt false
Werkstoff Stahl
Oberfläche galvanisch/elektrolytisch verzinkt
Farbe Zink
Gewicht 6,22 kg/m
Belastungstesttyp nach IEC 61537 Typ II
Mögliche Stützabstände 1 - 4 m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 1,0 m 4900 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 1,5 m 3200 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,0 m 2200 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,5 m 1600 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 3,0 m 1250 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 4,0 m 800 N/m

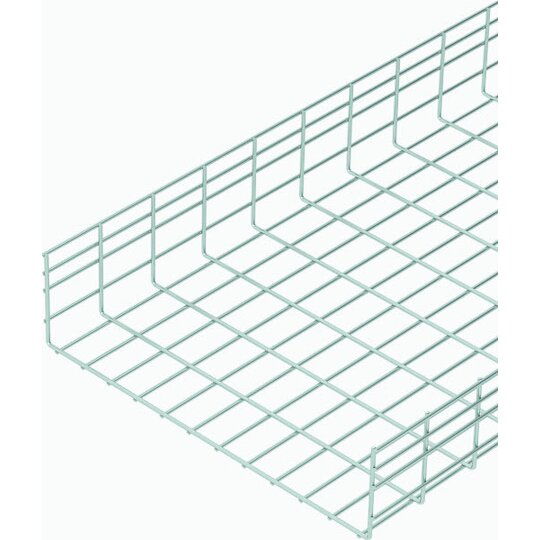

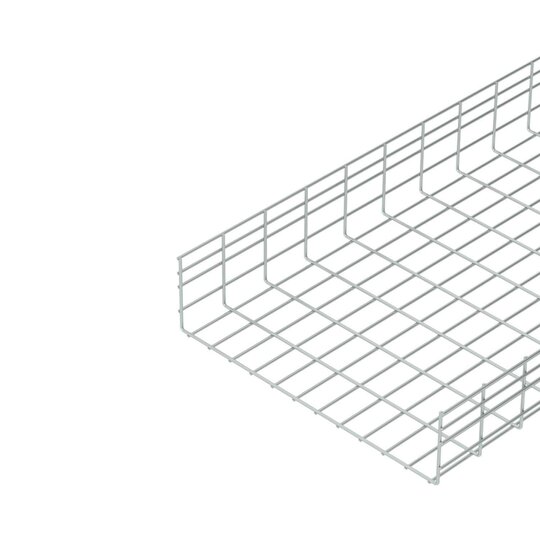

SGR 155 600 G Schwere Gitterrinne SGR 155x600x3000Schwere Gitterrinne in U-Form aus punktgeschweißten Stahldrähten, zur horizontalen Verlegung von hohen Kabellasten. Gemäß DIN EN 61537. Einsetzbar im Innenbereich. Schraubverbindung. Geeignet für Wand- und Deckenmontage auf Tragsystem. Stützabstände bis 4 m möglich. Werkstoff: Stahl, StOberfläche: galvanisch verzinkt, DIN EN 12329, GProfilform: U-FormMengeneinheit: MeterLänge: 3000 mmBreite: 600 mmHöhe: 155 mmDrahtstärke: 6 mmVerbinder: ohne VerbinderFunktionserhalt: neinSchraublose Verbinder: neinTyp: SGR 155 600 GArt.-Nr.: 6003687Marke: OBO Bettermann
