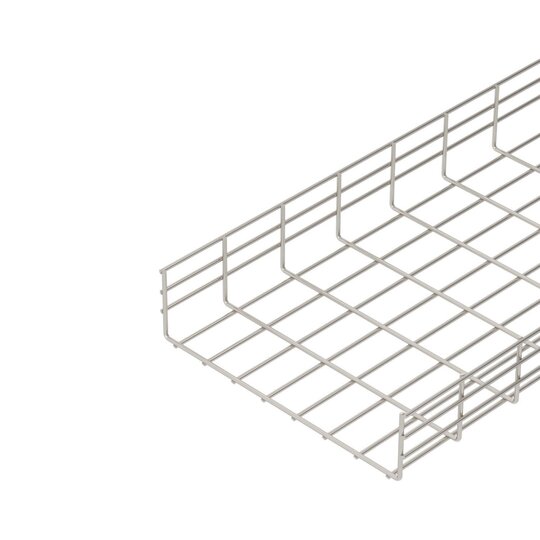

OBO SGR 105 400 A2 Schwere Gitterrinne
SGR 105x400x3000 6003629
3 Meter
- Listenpreis
- Bitte einloggen
- Art.-Nr.
- 2625661
- EAN
- 4012196622078
- Hersteller-Nr.
- 6003629
- DEHA.-Nr.
- 5554135
- eClass.-Nr.
- 27400504
- Zolltarif-Nr.
- 73089098
| Profilform | U-Form |
| Breite | 400 mm |
| Höhe | 105 mm |
| Länge | 3000 mm |
| Drahtdurchmesser Längsseite | 6 mm |
| Drahtdurchmesser Querseite | 6 mm |
| Nutzbarer Querschnitt | 36300 qmm |
| Integrierte Trennwand | ohne |
| Ausführung | ohne Verbinder |
| Art des Verbinders | geschraubt |
| Werkstoff | rostfreier Stahl |
| Werkstoffgüte | Edelstahl 304 (1.4301) |
| Oberfläche | unbehandelt |
| Gewicht | 4,26 kg/m |
| Belastungstesttyp nach IEC 61537 | Typ II |
| Mögliche Stützabstände | 1 - 4 m |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 1,0 m | 3500 N/m |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 1,5 m | 1900 N/m |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,0 m | 1200 N/m |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,5 m | 850 N/m |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 3,0 m | 700 N/m |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 4,0 m | 450 N/m |
SGR 105 400 A2 Schwere Gitterrinne SGR 105x400x3000Schwere Gitterrinne in U-Form aus punktgeschweißten Stahldrähten, zur horizontalen Verlegung von hohen Kabellasten. Gemäß DIN EN 61537. Einsetzbar im Innen- und Außenbereich. Schraubverbindung. Geeignet für Wand- und Deckenmontage auf Tragsystem. Stützabstände bis 4ám möglich. Werkstoff: Edelstahl, rostfrei 1.4301, A2Oberfläche: blank, nachbehandelt, 2BProfilform: U-FormMengeneinheit: MeterLänge: 3000ámmBreite: 400ámmHöhe: 105ámmDrahtstärke: 6ámmVerbinder: ohne VerbinderFunktionserhalt: neinSchraublose Verbinder: neinTyp: SGR 105 400 A2Art.-Nr.: 6003629Marke: OBO Bettermann
