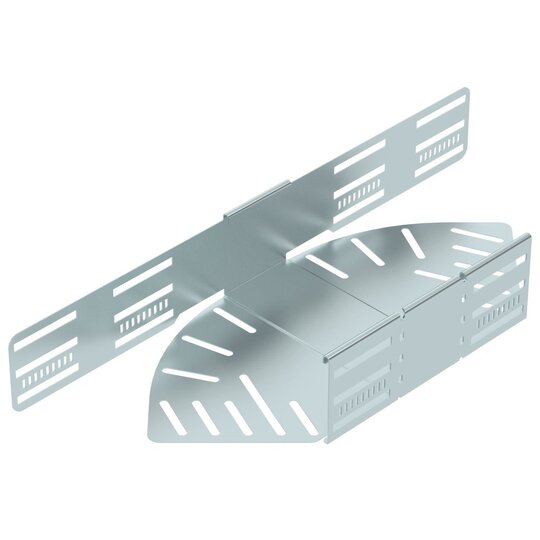

OBO RB W 820 FS Bogen winkelverstellbar horizontal 6037202

Ihr Nettopreis
Art.-Nr.
2626919
EAN
4012197340865
Hersteller-Nr.
6037202
DEHA.-Nr.
7170447
eClass.-Nr.
Zolltarif-Nr.
73089059
Richtungsänderung horizontal
Winkel verstellbar
Bauform Gelenkbogen komplett
Bogenausführung glatter Bogen
Mit Oberteil false
Innenradius 50 mm
Kabelrinnenhöhe 85 mm
Kabelrinnenbreite 200 mm
Materialstärke 1 mm
Seitenlochung true
Montagelochung im Boden true
NATO-Lochbild false
Ausführung integrierter Verbinder
Geeignet für Funktionserhalt false
Werkstoff Stahl
Rostfreier Stahl, gebeizt false
Oberfläche bandverzinkt
Einsatztemperatur -20 - 120 €C
Farbe Zink

Winkelverstellbarer Bogen zum Erstellen einer horizontalen Abzweigung, Formteil für rast- und schraubbare Kabelrinnen Seitenhöhe 85 mm. Einstellbarer Winkel 0 - 90°. Schraubenlose Montage mit Doppelklemmen oder Schraubverbindung mit Flachrundschrauben FRS und Kombimuttern M6. Einsetzbar im Innenbereich. Befestigungsmaterial muss separat bestellt werden.mteile müssen durch die Tragkonstruktion unterstützt werden. Werkstoff: Stahl, StOberfläche: bandverzinkt, DIN EN 10346, FSMengeneinheit: StückBreite: 200 mmHöhe: 85 mmVerbinder: integrierter VerbinderWinkel: verstellbarRichtungsänderung: horizontalFunktionserhalt: neinEmpfohlene Anzahl der Schrauben: 16 Marke: OBO BettermannArt.-Nr.: 6037202Typ: RB W 820 FS

OBO DOP A2 Doppelklemme
z.Formteilbefestigung 6035998
OBO 203991537
Art.-Nr.
2626482
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 0 ein
OBO RBD W 200 FS Deckel f.Bogen
winkelverstellbar 6037504
OBO 203991556
Art.-Nr.
2626501
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 0 ein

04_KTS-V11_2012-05-29_de.pdf

Montageanleitung

Download (Stand: 25.01.2025)

3D / BIM Objekt

Download (Stand: 25.01.2025)

Deeplink Produktseite

Download (Stand: 25.01.2025)

Montageanleitung

Download (Stand: 25.01.2025)

Produktdatenblatt

Download (Stand: 25.01.2025)

REACH-Erklärung

Download (Stand: 25.01.2025)

RoHS-Erklärung

Download (Stand: 25.01.2025)
