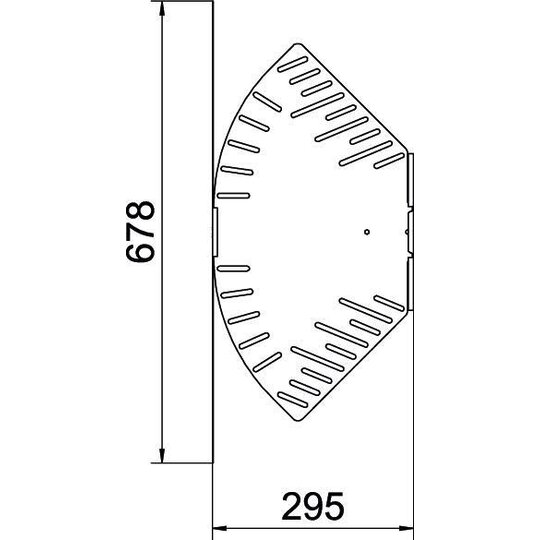

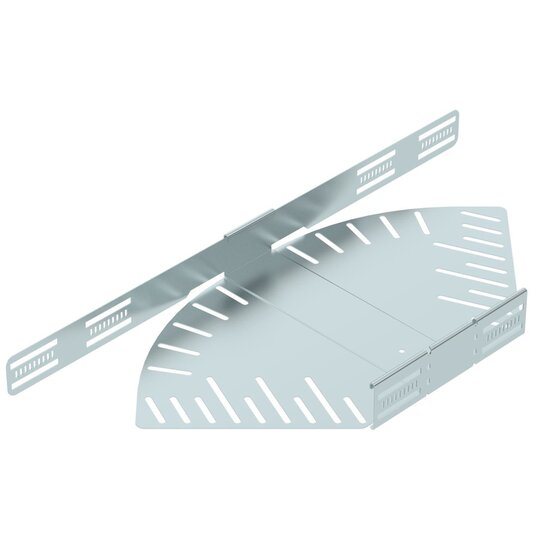

OBO RB W 630 FS Bogen winkelverstellbar horizontal 6037106

Hersteller-Nr. 6037106 204731597
Preview Image
image 1
image 2
Ihr Nettopreis
Art.-Nr.
2626873
EAN
4012197340711
DEHA.-Nr.
7170423
eClass.-Nr.
Zolltarif-Nr.
73089059
Verfügbarkeit am Fremdlager
(Lieferzeit + 1 Tag)
wird ermittelt
Verfügbarkeit beim Lieferanten anfragen
Richtungsänderung horizontal
Winkel verstellbar
Bauform Gelenkbogen komplett
Bogenausführung glatter Bogen
Mit Oberteil false
Innenradius 50 mm
Kabelrinnenhöhe 60 mm
Kabelrinnenbreite 300 mm
Materialstärke 1,25 mm
Seitenlochung true
Montagelochung im Boden true
NATO-Lochbild false
Ausführung integrierter Verbinder
Geeignet für Funktionserhalt false
Werkstoff Stahl
Rostfreier Stahl, gebeizt false
Oberfläche bandverzinkt
Einsatztemperatur -20 - 120 €C
Farbe Zink

Winkelverstellbarer Bogen zum Erstellen einer horizontalen Abzweigung, Formteil für rast- und schraubbare Kabelrinnen Seitenhöhe 60 mm. Einstellbarer Winkel 0 - 90°. Schraubenlose Montage mit Doppelklemmen oder Schraubverbindung mit Flachrundschrauben FRS und Kombimuttern M6. Einsetzbar im Innenbereich. Befestigungsmaterial muss separat bestellt werden.mteile müssen durch die Tragkonstruktion unterstützt werden. Werkstoff: Stahl, StOberfläche: bandverzinkt, DIN EN 10346, FSMengeneinheit: StückBreite: 300 mmHöhe: 60 mmVerbinder: integrierter VerbinderWinkel: verstellbarRichtungsänderung: horizontalFunktionserhalt: neinEmpfohlene Anzahl der Schrauben: 14 Marke: OBO BettermannArt.-Nr.: 6037106Typ: RB W 630 FS
