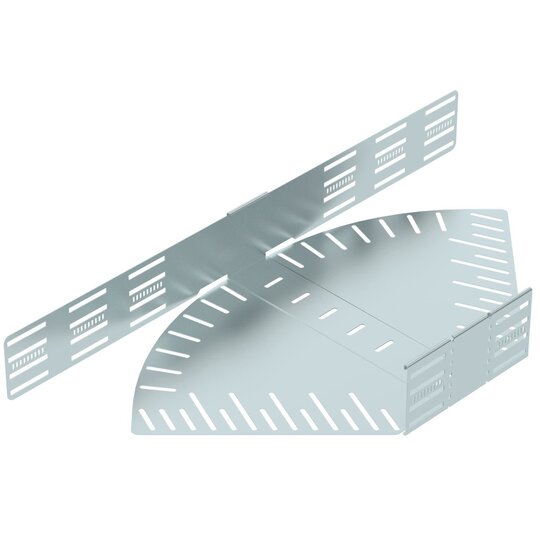

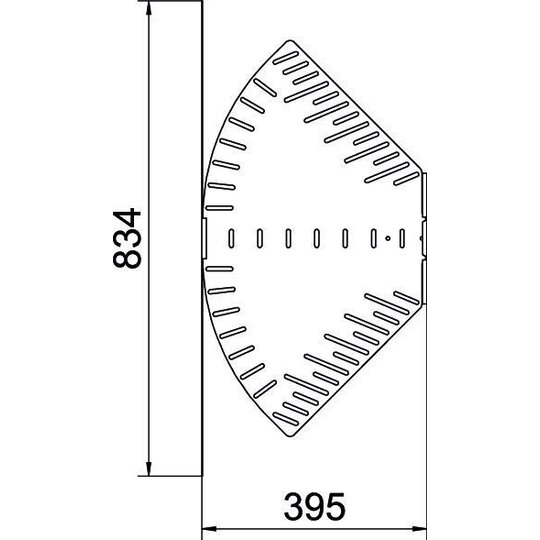

OBO RB W 140 FS Bogen winkelverstellbar horizontal 6037308

Hersteller-Nr. 6037308 204731677
Preview Image
image 1
image 2
Ihr Nettopreis
Art.-Nr.
2626953
EAN
4012197341138
DEHA.-Nr.
7170462
eClass.-Nr.
Zolltarif-Nr.
73089059
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Richtungsänderung horizontal
Winkel verstellbar
Bauform Gelenkbogen komplett
Bogenausführung glatter Bogen
Mit Oberteil false
Innenradius 50 mm
Kabelrinnenhöhe 110 mm
Kabelrinnenbreite 400 mm
Materialstärke 1,25 mm
Seitenlochung true
Montagelochung im Boden true
NATO-Lochbild false
Ausführung integrierter Verbinder
Geeignet für Funktionserhalt false
Werkstoff Stahl
Rostfreier Stahl, gebeizt false
Oberfläche bandverzinkt
Einsatztemperatur -20 - 120 €C
Farbe Zink

Winkelverstellbarer Bogen zum Erstellen einer horizontalen Abzweigung, Formteil für rast- und schraubbare Kabelrinnen Seitenhöhe 110 mm. Einstellbarer Winkel 0 - 90°. Schraubenlose Montage mit Doppelklemmen oder Schraubverbindung mit Flachrundschrauben FRS und Kombimuttern M6. Einsetzbar im Innenbereich. Befestigungsmaterial muss separat bestellt werden.ormteile müssen durch die Tragkonstruktion unterstützt werden. Werkstoff: Stahl, StOberfläche: bandverzinkt, DIN EN 10346, FSMengeneinheit: StückBreite: 400 mmHöhe: 110 mmVerbinder: integrierter VerbinderWinkel: verstellbarRichtungsänderung: horizontalFunktionserhalt: neinEmpfohlene Anzahl der Schrauben: 22 Marke: OBO BettermannArt.-Nr.: 6037308Typ: RB W 140 FS
