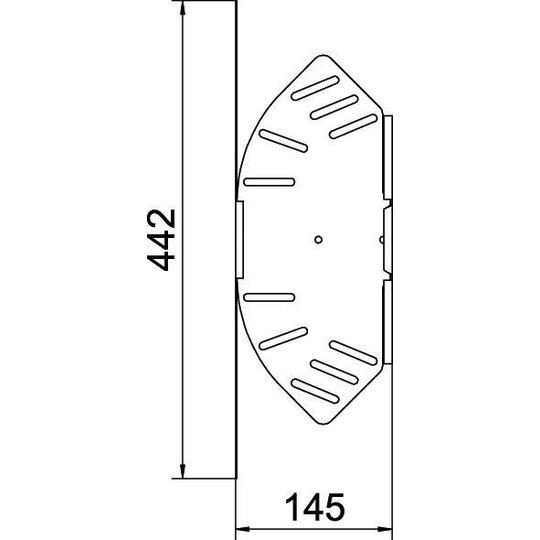

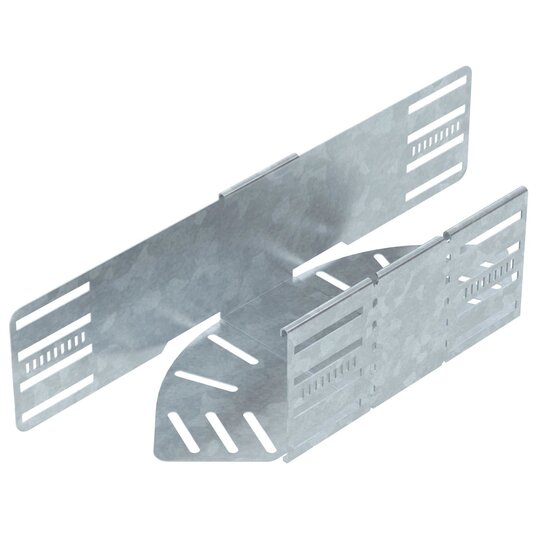

OBO RB W 115 FT Bogen winkelverstellbar horizontal 6037322

Ihr Nettopreis
Art.-Nr.
2626957
EAN
4012197341985
Hersteller-Nr.
6037322
DEHA.-Nr.
7170466
eClass.-Nr.
Zolltarif-Nr.
73089059
Richtungsänderung horizontal
Winkel verstellbar
Bauform Bogen starr
Bogenausführung glatter Bogen
Mit Oberteil false
Innenradius 50 mm
Kabelrinnenhöhe 110 mm
Kabelrinnenbreite 150 mm
Materialstärke 1 mm
Seitenlochung true
Montagelochung im Boden true
NATO-Lochbild false
Ausführung integrierter Verbinder
Geeignet für Funktionserhalt false
Werkstoff Stahl
Rostfreier Stahl, gebeizt false
Oberfläche feuerverzinkt
Einsatztemperatur -20 - 120 €C
Farbe Zink

Winkelverstellbarer Bogen zum Erstellen einer horizontalen Abzweigung, Formteil für rast- und schraubbare Kabelrinnen Seitenhöhe 110 mm. Einstellbarer Winkel 0 - 90°. Schraubenlose Montage mit Doppelklemmen oder Schraubverbindung mit Flachrundschrauben FRS und Kombimuttern M6. Einsetzbar im Innen-und Außenbereich. Befestigungsmaterial muss separat bestellt werden.t werden. Formteile müssen durch die Tragkonstruktion unterstützt werden. Werkstoff: Stahl, StOberfläche: tauchfeuerverzinkt, DIN EN ISO 1461, FTMengeneinheit: StückBreite: 150 mmHöhe: 110 mmVerbinder: integrierter VerbinderWinkel: verstellbarRichtungsänderung: horizontalFunktionserhalt: neinEmpfohlene Anzahl der Schrauben: 18 Marke: OBO BettermannArt.-Nr.: 6037322Typ: RB W 115 FT
