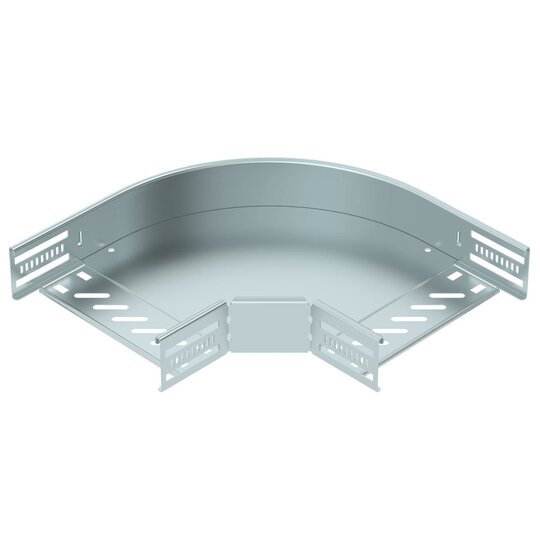

OBO RB 90 620 FS Bogen 90° f.Kabelrinne horizontal 6036564

Ihr Nettopreis
Art.-Nr.
2626744
EAN
4012197343163
Hersteller-Nr.
6036564
DEHA.-Nr.
7170333
eClass.-Nr.
Zolltarif-Nr.
73089059
Richtungsänderung horizontal
Winkel 90€
Bauform Bogen starr
Bogenausführung glatter Bogen
Mit Oberteil false
Innenradius 50 mm
Kabelrinnenhöhe 60 mm
Kabelrinnenbreite 200 mm
Materialstärke 0,8 mm
Seitenlochung true
Montagelochung im Boden true
NATO-Lochbild false
Ausführung integrierter Verbinder
Geeignet für Funktionserhalt true
Werkstoff Stahl
Rostfreier Stahl, gebeizt false
Oberfläche bandverzinkt
Einsatztemperatur -20 - 120 €C
Farbe Zink

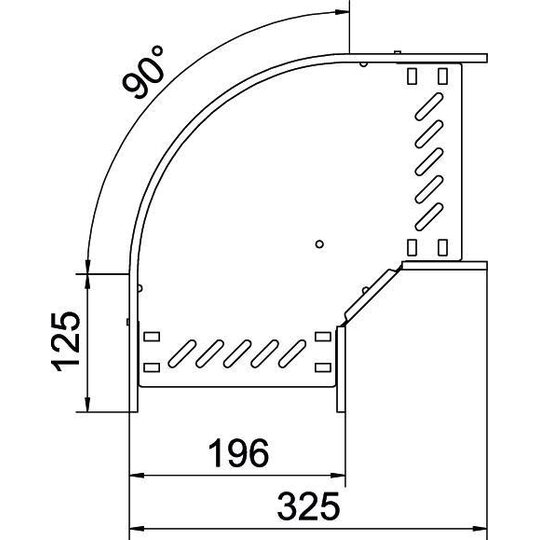

90°-Bogen zum Erstellen einer horizontalen Abzweigung, Formteil für rast- und schraubbare Kabelrinnen Seitenhöhe 60 mm. Schraubenlose Montage mit Doppelklemmen oder Schraubverbindung mit Flachrundschrauben FRS und Kombimuttern M6. Einsetzbar im Innenbereich. Befestigungsmaterial muss separat bestellt werden.eignet für den Einsatz im Funktionserhalt im Zusammenhang mit Kabelrinnen, die nach DIN 4102 Teil 12 für den Funktionserhalt geprüft sind. Werkstoff: Stahl, StOberfläche: bandverzinkt, DIN EN 10346, FSMengeneinheit: StückBreite: 200 mmHöhe: 60 mmVerbinder: integrierter VerbinderWinkel: 90°Richtungsänderung: horizontalFunktionserhalt: jaEmpfohlene Anzahl der Schrauben: 12 Marke: OBO BettermannArt.-Nr.: 6036564Typ: RB 90 620 FS
