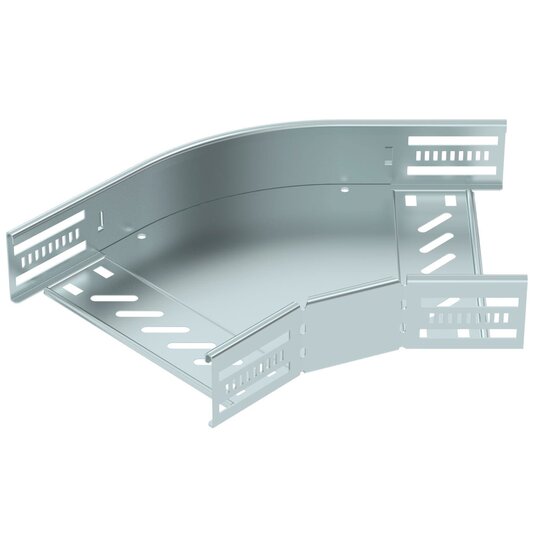

OBO RB 45 620 FS Bogen 45° f.Kabelrinne horizontal 6036104

Ihr Nettopreis
Art.-Nr.
2626491
EAN
4012197345228
Hersteller-Nr.
6036104
DEHA.-Nr.
7170274
eClass.-Nr.
Zolltarif-Nr.
73089059

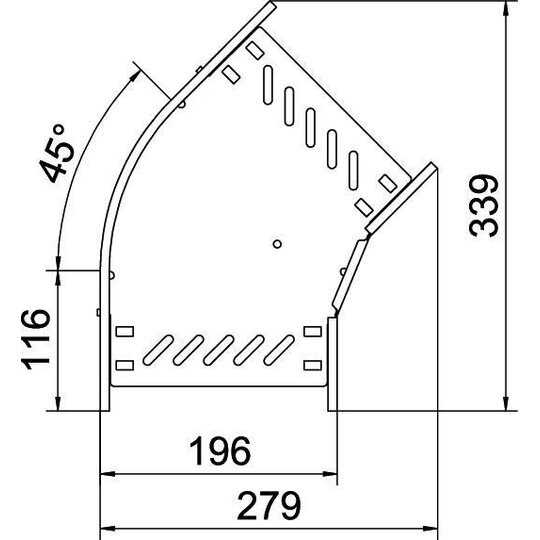

Richtungsänderung horizontal
Winkel 45€
Bauform Bogen starr
Bogenausführung glatter Bogen
Mit Oberteil false
Innenradius 50 mm
Kabelrinnenhöhe 60 mm
Kabelrinnenbreite 200 mm
Materialstärke 0,8 mm
Seitenlochung true
Montagelochung im Boden true
NATO-Lochbild false
Ausführung integrierter Verbinder
Geeignet für Funktionserhalt true
Werkstoff Stahl
Rostfreier Stahl, gebeizt false
Oberfläche bandverzinkt
Einsatztemperatur -20 - 120 €C
Farbe Zink

45°-Bogen zum Erstellen einer horizontalen Abzweigung, Formteil für rast- und schraubbare Kabelrinnen Seitenhöhe 60 mm. Schraubenlose Montage mit Doppelklemmen oder Schraubverbindung mit Flachrundschrauben FRS und Kombimuttern M6. Einsetzbar im Innenbereich. Befestigungsmaterial muss separat bestellt werden.eignet für den Einsatz im Funktionserhalt im Zusammenhang mit Kabelrinnen, die nach DIN 4102 Teil 12 für den Funktionserhalt geprüft sind. Werkstoff: Stahl, StOberfläche: bandverzinkt, DIN EN 10346, FSMengeneinheit: StückBreite: 200 mmHöhe: 60 mmVerbinder: integrierter VerbinderWinkel: 45°Richtungsänderung: horizontalFunktionserhalt: jaEmpfohlene Anzahl der Schrauben: 12 Marke: OBO BettermannArt.-Nr.: 6036104Typ: RB 45 620 FS
