OBO PDP-2x2-12-I-OS Steckbarer Datenleitungsschutz 2x2p 5080367

Hersteller-Nr. 5080367 92358068
Ihr Nettopreis
Art.-Nr.
2626001
EAN
4012196742295
DEHA.-Nr.
6762929
eClass.-Nr.
27130809
Zolltarif-Nr.
85363010
Verfügbarkeit am Fremdlager
(Lieferzeit + 1 Tag)
wird ermittelt

Verfügbarkeit beim Lieferanten anfragen
Höchste Dauerspannung AC 12 V
Höchste Dauerspannung DC 16 V
Nennableitstoßstrom (8/20) 10 kA
Schutzpegel Ader/Ader 130 V
Schutzpegel Ader/Erde 1600 V
Signalisierung am Gerät ohne

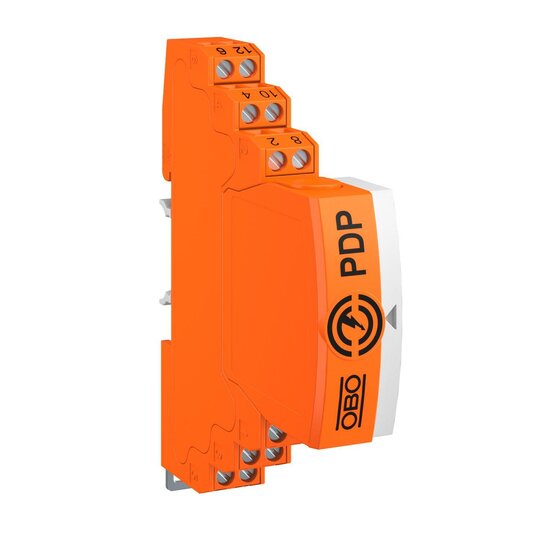

PDP-2x2-12-I-OS Steckbarer Datenleitungsschutz 12VSteckbarer Datenleitungsschutz Typ 1+2 für den Einsatz in der Mess-, Steuer- und Regelungstechnik, für mehradrige Systeme. Indirekte Schirmerdung. Mit optischer Signalisierung und Möglichkeit zur Fernsignalisierung über die Spannungsversorgung PDP-PS. Keine Signalunterbrechung ohne Schutzmodul. Mit optischer Funktionsanzeige. Universeller Blitz- und Überspannungsschutz für Datenübertragungsgeräte in der MSR-Technik.Dimension: 12VAnschlussquerschnitt flexibel: 0,14 - 1,5 mmAnschlussquerschnitt mehrdrähtig: 0,14 - 2,5 mmAnschlussquerschnitt starr: 0,14 - 2,5 mmAnzahl der Pole: 4Ausführung: 2x2-poligEinfügungsdämpfung: =3Erdung über Anschlussleitung/HutschieneGesamt-Ableitstoßstrom (8/20): 20 kAGesamt-Ableitstoßstrom (10/350): 2,5 kAGrenzfrequenz: 100 MHzHöchste Dauerspannung AC: 12 VHöchste Dauerspannung DC: 16 VImpulsstrom (10/350): 2,5 kAKapazität (Ader-Ader): =30 pFKapazität (Ader-Erde): =30 pFKategorie: Typ 1+2 / D1+C2LPZ: 0¿2Montage Eingang / Ausgang: SchraubklemmenMontageart: Hutschiene 35 mmNennableitstoßstrom (8/20 µs): 10 kANennlaststrom AC: 0,425 ANennlaststrom DC: 0,6 ANomineller Ableitstoßstrom In nach C2 (total): 20 kAPrüfnorm: IEC 61643-21Schirm-Anschluss: jaSchirmung: indirektSchutzart: IP20Schutzpegel Ader - Ader: 130 VSchutzpegel Ader - Erde: 1600 VSchutzpegel Schirm - Erde (S-PE): 1300 VSignalisierung am Gerät: keineSPD nach EN 61643-11: Typ 1+2SPD nach IEC 61643-21: Class I+II / D1+C2Stecksystem: KlemmeStoßstromfestigkeit Ader - Ader: 10 kV / 5 kAStoßstromfestigkeit Ader - Erde: 10 kV / 5 kATemperatureinsatzbereich: -40 - 80 °CMarke: OBO BettermannArt.-Nr.: 5080367Typ: PDP-2x2-12-I-OS
