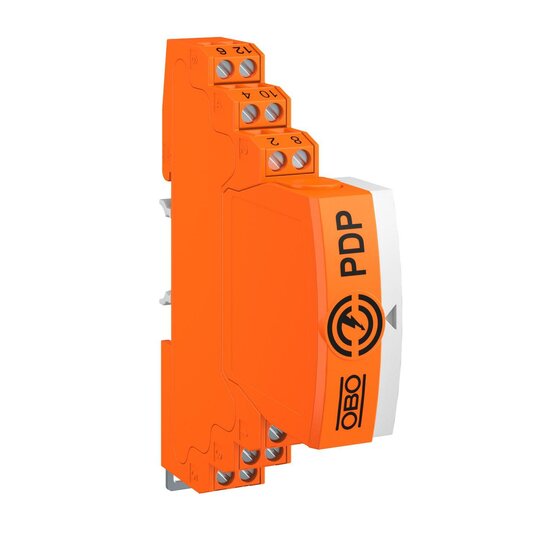

OBO PDP-2-24-D-OS Steckbarer Datenleitungsschutz 2p direkte 5080345

Hersteller-Nr. 5080345 92358057
Ihr Nettopreis
Art.-Nr.
2625990
EAN
4012196742196
DEHA.-Nr.
6762918
eClass.-Nr.
27130809
Zolltarif-Nr.
85363010
Verfügbarkeit am Fremdlager
(Lieferzeit + 1 Tag)
wird ermittelt

Verfügbarkeit beim Lieferanten anfragen
Höchste Dauerspannung AC 21 V
Höchste Dauerspannung DC 30 V
Nennableitstoßstrom (8/20) 10 kA
Schutzpegel Ader/Ader 150 V
Schutzpegel Ader/Erde 850 V
Signalisierung am Gerät ohne

PDP-2-24-D-OS Steckbarer Datenleitungsschutz 24VSteckbarer Datenleitungsschutz Typ 1+2 für den Einsatz in der Mess-, Steuer- und Regelungstechnik, für mehradrige Systeme. Direkte Schirmerdung. Mit optischer Signalisierung und Möglichkeit zur Fernsignalisierung über die Spannungsversorgung PDP-PS. Keine Signalunterbrechung ohne Schutzmodul. Mit optischer Funktionsanzeige. Universeller Blitz- und Überspannungsschutz für Datenübertragungsgeräte in der MSR-Technik.Dimension: 24VAnschlussquerschnitt flexibel: 0,14 - 1,5 mmAnschlussquerschnitt mehrdrähtig: 0,14 - 2,5 mmAnschlussquerschnitt starr: 0,14 - 2,5 mmAnzahl der Pole: 2Ausführung: 2-poligEinfügungsdämpfung: =3Erdung über Anschlussleitung/HutschieneGesamt-Ableitstoßstrom (8/20): 20 kAGesamt-Ableitstoßstrom (10/350): 2,5 kAGrenzfrequenz: 100 MHzHöchste Dauerspannung AC: 21 VHöchste Dauerspannung DC: 30 VImpulsstrom (10/350): 2,5 kAKapazität (Ader-Ader): =30 pFKapazität (Ader-Erde): =30 pFKategorie: Typ 1+2 / D1+C2LPZ: 0¿2Montage Eingang / Ausgang: SchraubklemmenMontageart: Hutschiene 35 mmNennableitstoßstrom (8/20 µs): 10 kANennlaststrom AC: 0,425 ANennlaststrom DC: 0,6 ANomineller Ableitstoßstrom In nach C2 (total): 20 kAPrüfnorm: IEC 61643-21Schirm-Anschluss: jaSchirmung: direktSchutzart: IP20Schutzpegel Ader - Ader: 150 VSchutzpegel Ader - Erde: 850 VSignalisierung am Gerät: keineSPD nach EN 61643-11: Typ 1+2SPD nach IEC 61643-21: Class I+II / D1+C2Stecksystem: KlemmeStoßstromfestigkeit Ader - Ader: 10 kV / 5 kAStoßstromfestigkeit Ader - Erde: 10 kV / 5 kATemperatureinsatzbereich: -40 - 80 °CMarke: OBO BettermannArt.-Nr.: 5080345Typ: PDP-2-24-D-OS

3D / BIM Objekt

Download (Stand: 20.03.2025)

Deeplink Produktseite

Download (Stand: 20.03.2025)

Montageanleitung

Download (Stand: 20.03.2025)

Produktdatenblatt

Download (Stand: 20.03.2025)
