| Netzform TN |
true |
| Netzform TN-C-S |
true |
| Netzform TN-S |
true |
| Netzform TT |
true |
| BlitzstoŽƒstrom (10/350 s)s) |
12,5 kA |
| Nennableitstoßstrom (8/20) |
20 kA |
| Höchste Dauerspannung AC |
255 V |
| Nennspannung AC |
230 V |
| Schutzpegel |
1,5 kV |
| Schutzpegel L-N |
1,5 kV |
| Folgestromlöschfähigkeit |
0,1 kA |
| Montageart |
Sammelschiene |
| Baugröße |
sonstige |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) |
35 qmm |
| Max. Leiterquerschnitt flexibel (feindrähtig) |
35 qmm |
| Signalisierung am Gerät |
optisch |
| Schutzart (IP) |
IP20 |

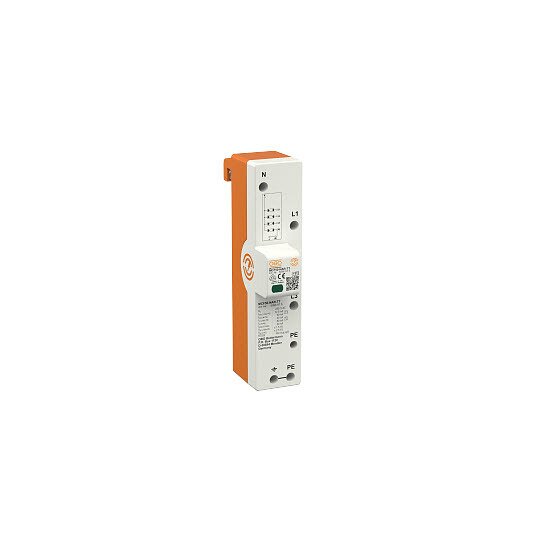

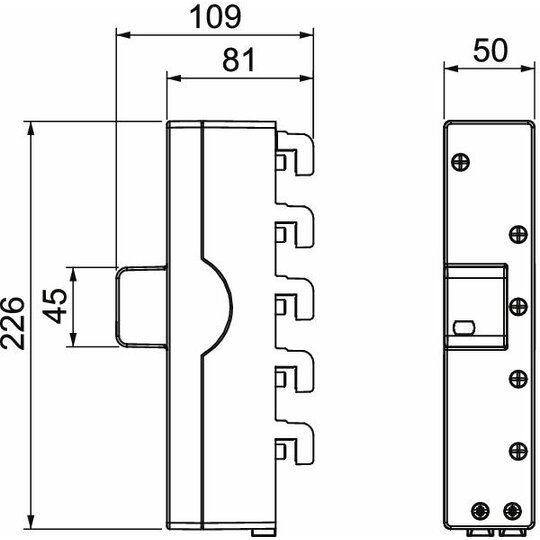

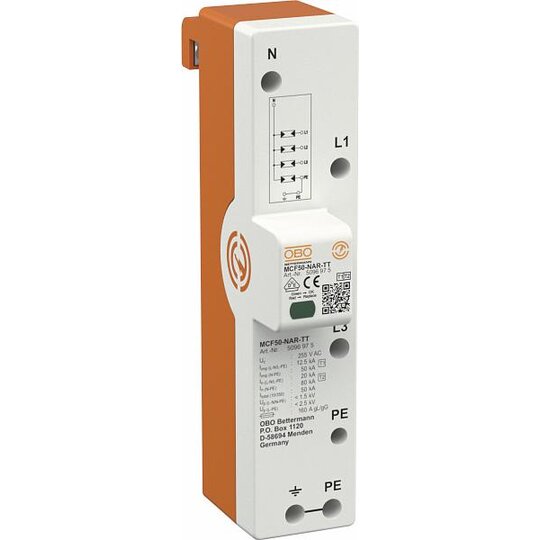

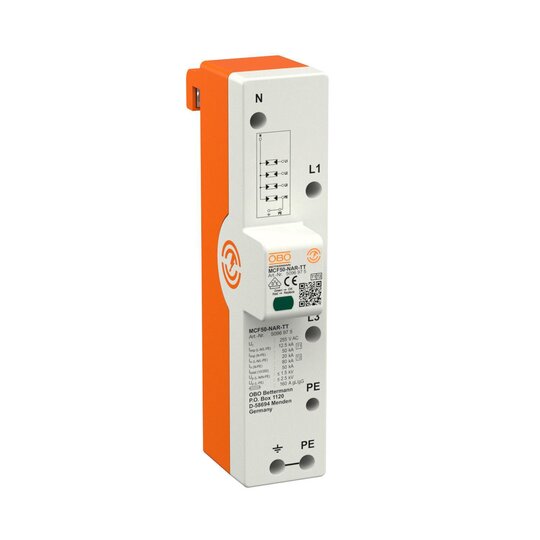

MCF50-NAR-TT LightningController Rail 255VKombiableiter Typ 1+2 zum Schutz elektrischer Anlagen vor Überspannungen und einem Isolationsversagen, zur Montage auf 40-mm-Sammelschienen für TN-C-/TN-S- und TT-Systeme. Anwendung in Gebäuden mit Blitzschutz oder Freileitungseinspeisung. Erfüllt die Anforderungen der VDE-AR-N 4100 für den Einsatz im Vorzählerbereich. Gekapselte, nicht ausblasende Funkenstrecke. Mit optischer Funktionsanzeige. Aus halogenfreiem Kunststoff (UL 94 V-0). Blitzschutzpotentialausgleich nach VDE 0185-305 (IEC 62305), und erfüllt die Anforderungen der VDE 0100-534 (IEC 60364-5-53).Länge: 226 mmBreite: 50 mmHöhe: 109 mmDimension: 255VAbleitstoßstrom (8/20 µs) [gesamt]: 80 kAAusführung der Pole: 3Blitzstoßstrom (10/350) [gesamt]: 50 kAFernsignalisierung: neinFolgestromlöschvermögen (eff) [N-PE]: 0,1 kAHöchste Dauerspannung AC: 255 VHöchste Dauerspannung (L-N): 255 VMaximale Vorsicherung: 160 ANennspannung AC (50 / 60 Hz): 230 VNetzform: TN-S, TTSchutzpegel: =1,5 kVSchutzpegel [L-N]: =1,5 kVSchutzpegel [N-PE]: 1,5 kVGemeinsamer Schutzpegel [L-PE]: 2,5 kVSignalisierung am Gerät: optischSPD nach EN 61643-11: Typ 1+2Zulassungen: VDEBlitzstoßstrom (10/350 µs) [L-N/PE]: 12,5 kAFunktions-Defektanzeige: optischMaximaler Ableitstoßstrom (8/20 µs) [N-PE]: 100 kAKurzschlussfestigkeit bei max netzseitigem Überstromschutz: 50 kA effMaximaler Ableitstoßstrom (8/20 µs): 50 kABlitzstoßstrom (10/350 µs): 12,5 kASchutzart: IP20Gehäusewerkstoff: PA UL 94 V-0Montageart: Sammelschiene 40 mmMaximaler Ableitstoßstrom (8/20 µs) [L-N]: 50 kANennableitstoßstrom (8/20 µs) [L-N]: 20 kANennableitstoßstrom (8/20 µs) [N-PE]: 80 kAMarke: OBO BettermannArt.-Nr.: 5096975Typ: MCF50-NAR-TT
