| Netzform TN |
true |
| Netzform TN-C-S |
true |
| Netzform TN-S |
true |
| Netzform TT |
true |
| BlitzstoŽƒstrom (10/350 s)s) |
25 kA |
| Nennableitstoßstrom (8/20) |
25 kA |
| Höchste Dauerspannung AC |
255 V |
| Nennspannung AC |
230 V |
| Schutzpegel |
1,5 kV |
| Schutzpegel L-N |
1,5 kV |
| Folgestromlöschfähigkeit |
0,1 kA |
| Montageart |
Sammelschiene |
| Baugröße |
sonstige |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) |
35 qmm |
| Max. Leiterquerschnitt flexibel (feindrähtig) |
35 qmm |
| Signalisierung am Gerät |
optisch |
| Schutzart (IP) |
IP20 |

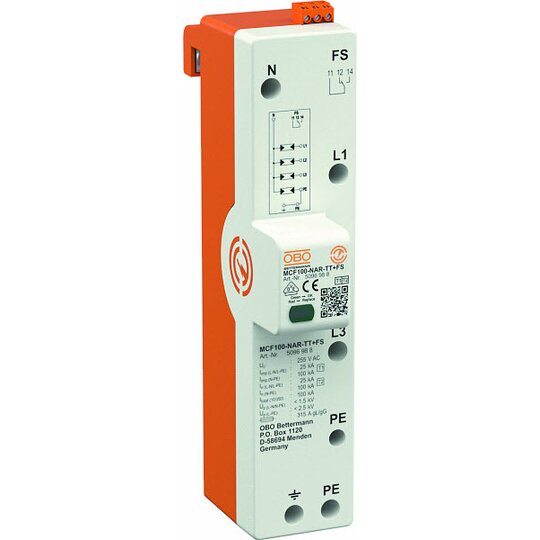

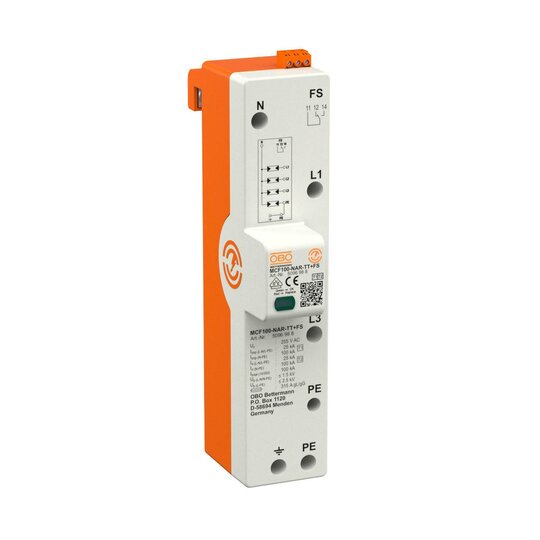

Kombiableiter Typ 1+2 zur Montage auf 40-mm-Sammelschienen, für TN-S und TT-Systemeò Schutzpegel =1,5 kV zum Schutz der Endgeräteò Blitzschutzpotentialausgleich nach VDE 0185-305 (IEC 62305)ò Blitzstromableitvermögen bis 100 kA (10/350) 3+NPEò Erfüllt die Anforderungen der VDE 0100-534 (IEC 60364-5-53)ò Folgestromlöschend bis 50 kA und max. Vorsicherung bis 315 A gL/gGò Funkenstrecken zum Einsatz im Vorzählerbereich gemäß der VDE-AR-N 4100ò Mit potentialfreiem Wechslerkontakt zur FernsignalisierungAnwendung: Gebäude mit Blitzschutz oder Freileitungseinspeisung.amt]: 100 kAAusführung der Pole: 3Blitzstoßstrom (10/350) [gesamt]: 100 kAFernsignalisierung: jaFolgestromlöschvermögen (eff) [N-PE]: 0,1 kAHöchste Dauerspannung AC: 255 VHöchste Dauerspannung (L-N): 255 VMaximale Vorsicherung: 315 ANennspannung AC (50 / 60 Hz): 230 VNetzform: TN-S, TTSchutzpegel: =1,5 kVSchutzpegel [L-N]: =1,5 kVSchutzpegel [N-PE]: 1,5 kVGemeinsamer Schutzpegel [L-PE]: 2,5 kVSignalisierung am Gerät: optischSPD nach EN 61643-11: Typ 1+2Zulassungen: VDEBlitzstoßstrom (10/350 µs) [L-N/PE]: 25 kAFM-Kontakte: WechslerFunktions-Defektanzeige: optischMaximaler Ableitstoßstrom (8/20 µs) [N-PE]: 100 kAKurzschlussfestigkeit bei max netzseitigem Überstromschutz: 50 kA effMaximaler Ableitstoßstrom (8/20 µs): 50 kABlitzstoßstrom (10/350 µs): 25 kASchutzart: IP20Gehäusewerkstoff: PA UL 94 V-0Montageart: Sammelschiene 40 mmMaximaler Ableitstoßstrom (8/20 µs) [L-N]: 50 kANennableitstoßstrom (8/20 µs) [L-N]: 25 kANennableitstoßstrom (8/20 µs) [N-PE]: 100 kAMarke: OBO BettermannArt.-Nr.: 5096988Typ: MCF100-NAR-TT+FS
