Netzform TN | true |
Netzform TN-C-S | true |
Netzform TN-S | true |
Netzform TT | true |
BlitzstoŽƒstrom (10/350 s)s) | 25 kA |
Nennableitstoßstrom (8/20) | 35 kA |
Höchste Dauerspannung AC | 255 V |
Nennspannung AC | 230 V |
Schutzpegel | 1,5 kV |
Schutzpegel L-N | 1,5 kV |
Folgestromlöschfähigkeit | 50 kA |
Montageart | Hutschiene TH35 |
Baugröße | 6 TE |
Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 35 qmm |
Max. Leiterquerschnitt flexibel (feindrähtig) | 25 qmm |
Signalisierung am Gerät | optisch |
Schutzart (IP) | IP20 |

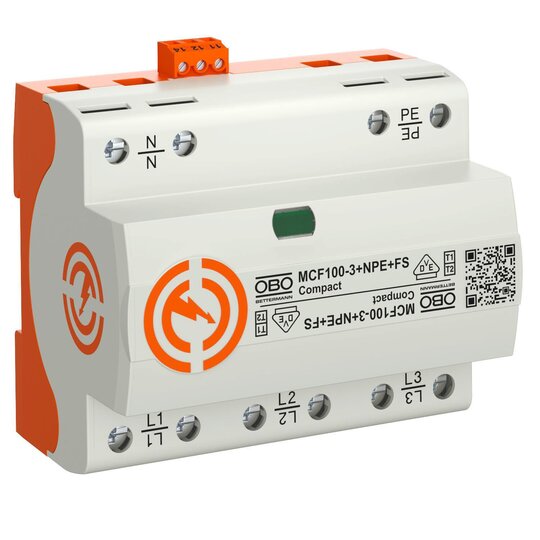

MCF100-3+NPE+FS LightningController Compact 255VKombiableiter, Blitzstrom- und Überspannungsableiter Typ 1+2 zum Schutz elektrischer Anlagen vor Überspannungen und einem Isolationsversagen. Anwendung in Industrieanlagen und Gebäuden mit äußerem Blitzschutz der Klassen I bis IV. Erfüllt die Anforderungen der VDE-AR-N 4100 für den Einsatz im Vorzählerbereich. Gekapselte, nicht ausblasende Funkenstrecke, zum Einsatz in Verteilergehäusen. Fernsignalisierung mit potentialfreiem Wechslerkontakt. Mit optischer Funktionsanzeige. Aus halogenfreiem Kunststoff (UL 94 V-0). Blitzschutzpotentialausgleich nach VDE 0185-305 (IEC 62305).Dimension: 255VBaubreite in Teilungseinheiten: 6Ableitstoßstrom (8/20 µs) [gesamt]: 100 kAAusführung der Pole: 3Blitzstoßstrom (10/350) [gesamt]: 100 kAFernsignalisierung: jaFolgestromlöschvermögen (eff) [N-PE]: 50 kAHöchste Dauerspannung AC: 255 VHöchste Dauerspannung (L-N): 255 VMaximale Vorsicherung: 315 ANennspannung AC (50 / 60 Hz): 230 VNetzform: TTSchutzpegel: =1,5 kVSchutzpegel [L-N]: =1,5 kVSchutzpegel [N-PE]: 1,5 kVGemeinsamer Schutzpegel [L-PE]: 2,5 kVSignalisierung am Gerät: optischSPD nach EN 61643-11: Typ 1+2Zulassungen: VDE und ULBlitzstoßstrom (10/350 µs) [L-N/PE]: 100 kAFM-Kontakte: WechslerFunktions-Defektanzeige: optischMaximaler Ableitstoßstrom (8/20 µs) [N-PE]: 100 kAKurzschlussfestigkeit bei max netzseitigem Überstromschutz: 50 kA effMaximaler Ableitstoßstrom (8/20 µs): 50 kABlitzstoßstrom (10/350 µs): 25 kASchutzart: IP20Gehäusewerkstoff: PA UL 94 V-0Montageart: Hutschiene 35 mmMaximaler Ableitstoßstrom (8/20 µs) [L-N]: 50 kANennableitstoßstrom (8/20 µs) [L-N]: 35 kANennableitstoßstrom (8/20 µs) [N-PE]: 100 kAMarke: OBO BettermannArt.-Nr.: 5096987Typ: MCF100-3+NPE+FS
