| Netzform DC |
false |
| Netzform IT |
false |
| Netzform TN |
true |
| Netzform TN-C |
false |
| Netzform TN-C-S |
true |
| Netzform TN-S |
true |
| Netzform TT |
true |
| Netzform sonstige |
false |
| BlitzstoŽƒstrom (10/350 s)s) |
50 kA |
| Nennableitstoßstrom (8/20) |
50 kA |
| Höchste Dauerspannung AC |
255 V |
| Nennspannung AC |
230 V |
| Schutzpegel |
1,7 kV |
| Schutzpegel L-N |
1,7 kV |
| Folgestromlöschfähigkeit |
0,1 kA |
| Montageart |
Hutschiene TH35 |
| Baugröße |
8 TE |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) |
50 qmm |
| Ausblasend |
false |
| Signalisierung am Gerät |
optisch |
| Prüfklasse Typ 1 |
true |
| Schutzart (IP) |
IP20 |

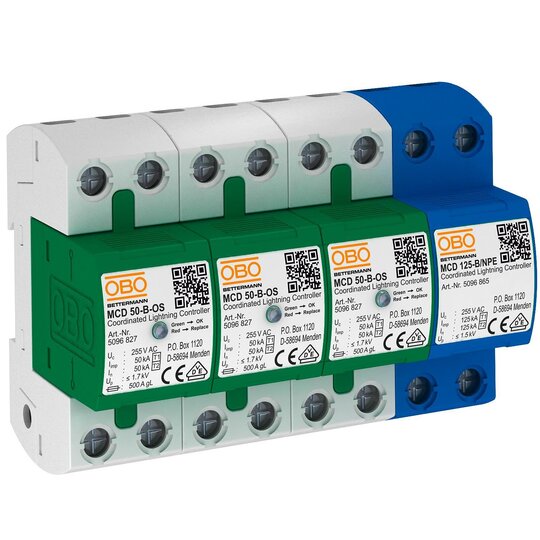

Kombiableiter Typ 1+2, 4-polig mit optischer Funktionsanzeige, zum Einsatz in TN-S und TT-Netzen.Komplett vorkonfektioniert und anschlussfertig bestehend aus:3 x MCD 50-B-OS: Koordinierter Blitzstromableiter Typ 1+2 EN 61643-11.1 x MCD 125-B/NPE: Koordinierte N-PE-Funkenstrecke Typ 1+2 EN 61643-11 für den Einsatz in TN-S- und TT-Systemen. Schnittstelle 0 auf 2 (LPZ) gemäß Blitzschutzonen-Konzept nach IEC 62305 bzw. VDE 0185-305.ò Blitzschutzpotentialausgleich nach VDE 0185-305 (IEC 62305)ò Blitzstromableitvermögen 50 kA (10/350) pro Pol und bis zu 125 kA (10/350) gesamtò Schutzpegel 1,7 kV, ermöglicht den Geräteschutzò Kurzschlussfestigkeit 10 kA, Ableitervorsicherung bis 500 A gL/gGò Leistungsaufnahme 26 mW/Polò Gekapselte, nicht ausblasende Funkenstrecke Anwendung: Industrieanlagen und Gebäude mit äußerem Blitzschutz der Klassen I bis IV.m Gerät: optischSPD nach EN 61643-11: Typ 1+2Zulassungen: VDEKurzschlussfestigkeit bei max netzseitigem Überstromschutz: 10 kABlitzstoßstrom (10/350 µs): 50 kALPZ: 0¿2Schutzart: IP20Montageart: Hutschiene 35 mmNennableitstoßstrom (8/20 µs) [L-N]: 50 kANennableitstoßstrom (8/20 µs) [N-PE]: 125 kAPrüfklasse Typ 2: jaMarke: OBO BettermannArt.-Nr.: 5096836Typ: MCD 50-B 3+1-OS
