Ausführung des Seitenholms | flaches Profil |
Seitenlochung | true |
Ausführung der Sprosse | Profil gelocht |
Befestigung der Sprosse | geschweißt |

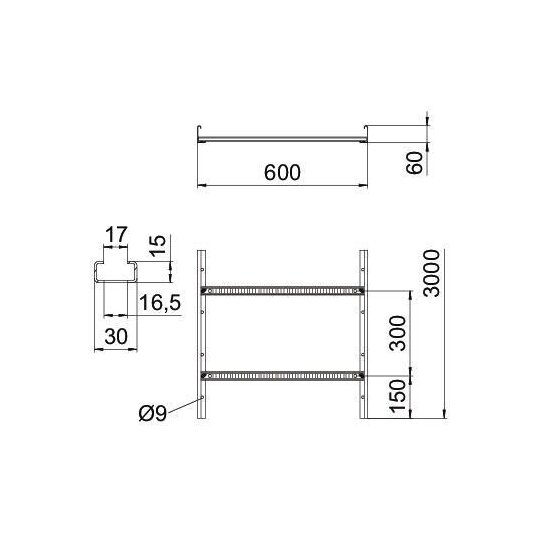

Höhe | 60 mm |
Breite | 600 mm |
Länge | 3000 mm |
Nutzbarer Querschnitt | 24000 qmm |
Geeignet für Funktionserhalt | false |
Sprossenmittenabstand | 300 mm |
Steigetrasse | false |
Werkstoff | Stahl |
Oberfläche | bandverzinkt |
Gewicht | 3,54 kg/m |
Mögliche Stützabstände | 1.5 - 4 m |
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 1,5 m | 3300 N/m |
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,0 m | 2000 N/m |
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,5 m | 1300 N/m |
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 3,0 m | 1000 N/m |
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 4,0 m | 400 N/m |

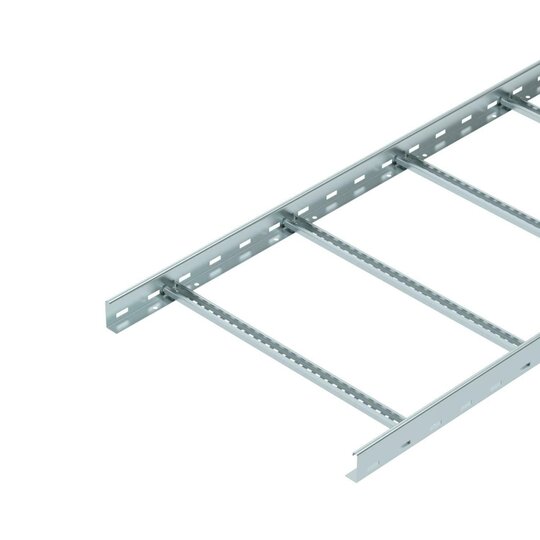

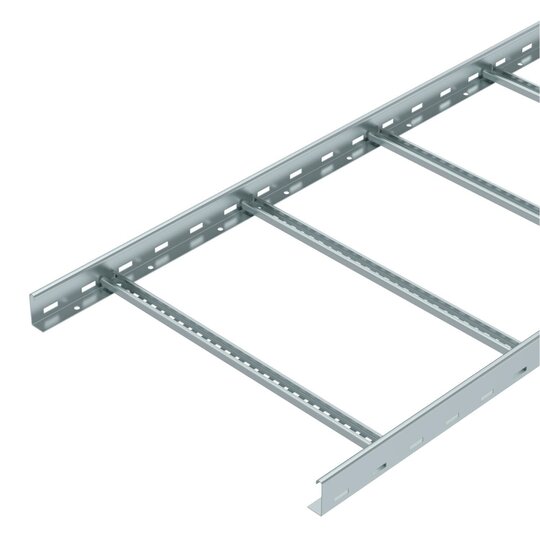

Kabelleiter in Seitenhöhe 60 mm mit eingeschweißten, nach oben offenen C30 Profilsprossen. Eingerollter Seitenholm zur Verstärkung und als Kantenschutz. Die Befestigung auf dem Ausleger erfolgt mit Klemmstücken Typ LKS 40. Das Schlitzmaß der Sprosse beträgt 16,5 mm, die passende Bügelschelle ist der Typ 2056.000ámmBreite: 600ámmHöhe: 60ámmHolmstärke: 1,5ámmSeitenlochung: jaSprosse: Profil gelochtSprossenabstand: 300ámmSchlitzmaß Sprosse: 17ámmFunktionserhalt: neinTyp: LCIS 660 3 FSArt.-Nr.: 6209618Marke: OBO Bettermann
