| Feuerwiderstandsklasse I - Installationskanal |
90 |
| Feuerwiderstandsklasse E - Funktionserhalt |
30 |
| Länge |
1000 mm |
| Anzahl der beflammbaren Seiten |
4 |
| Werkstoff des Isoliermaterials |
Glasfaser-Leichtbeton |
| Ummantelung |
ohne |
| Farbe |
grau |
| Trennwände möglich |
true |
| Deckelbefestigung |
lose |

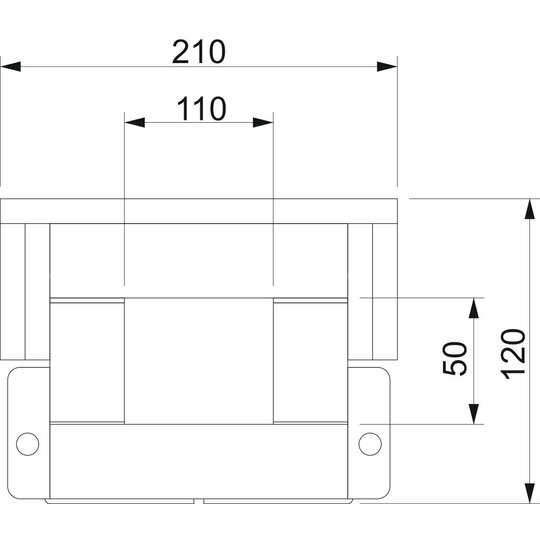

Brandschutzkanal aus wasser- und frostbeständigen Glasfaserleichtbeton der Baustoffklasse A1 gemäß EN 13501-1 zur brandsicheren Verlegung von Kabeln in Flucht- und Rettungswegen und zum Funktionserhalt sicherheitsrelevanter Anlagen. Klassifizierung I90 als I-Kanal gemäß DIN 4102 Teil 11 und Klassifizierung E30 als E-Kanal gemäß DIN 4102 Teil 12.Montage des Kanals auf Wandauslegern oder als Deckenmontage mit Hängestielen und Auslegern bzw. auf einem mit Gewindestangen abgehängten U-Querprofil. Fertig montierte Verbindungsbeschläge sorgen für eine schnelle Montage vor Ort, lose aufgelegte Deckel für eine schnelle Revision und Nachbelegung.Brandschutzkanal mit Deckel und vormontierten Verbindungsbeschlägen, Verbindungsschrauben, Dichtungsstreifen. 90Abmessung Innen: 50 x 110 mmAbmessung Außen: 120 x 210 mmLänge: 1000 mmZulassungen: ABP_P-3109/0998-MPA BSABP_P-3320/381/14-MPA BSSystemzubehör für ArtikelBogen 90° - BSKH-FB090511 - OBO, T-Stück - BSKH-FT090511 - OBO, Endstück - BSKH-E090511 - OBO, Wandanschlusskragen - BSKH-K0511 - OBO, Aufdoppelungsstück - KAD-8040 - OBO, Aufdoppelungsstück - KAD-10040 - OBO, Brandschutzkanal-Mörtel - KTM - OBO, Gewindestangenadapter - KGA - OBO, Trennsteg - TSG 45 FS - OBO, Schraube - KRS 6x30 - OBO, Kennzeichnungsschild - KS-K DE - OBO, Kennzeichnungsschild - KS-E DE - OBOFabrikat: Typ: BSKH 090511Art.-Nr.: 7215178
05-150_MA_Brandschutzkanal_PYROLINE_Con_BSK_21102021.pdf
Montageanleitung
|
|
|
|
|
