| Bauform |
Aufbau modular |
| Ausführung |
mit Abdeckhaube |
| Isolator |
true |
| Höhe |
67,5 mm |
| Breite |
63 mm |
| Länge |
217 mm |
| Anzahl der Anschlüsse Rundleiter gesamt |
0 |
| Anzahl der Anschlüsse Rundleiter 8 mm |
0 |
| Anzahl der Anschlüsse Rundleiter 10 mm |
0 |
| Anzahl der Anschlüsse Rundleiter 8-10 mm |
0 |
| Anzahl der Anschlüsse Flachleiter bis 30 mm |
1 |
| Anzahl der Anschlüsse Flachleiter bis 40 mm |
0 |
| Anzahl der Anschlüsse Leitung bis 6 mm starr |
0 |
| Anzahl der Anschlüsse Leitung bis 16 mm starr |
0 |
| Anzahl der Anschlüsse Leitung bis 25 mm starr |
7 |
| Anzahl der Anschlüsse Leitung bis 95 mm starr |
2 |
| Werkstoff der Kontaktschiene |
Messing |
| Oberfläche der Kontaktschiene |
vernickelt |
| Werkstoff der Klemme |
Stahl |
| Oberfläche der Klemme |
galvanisch/elektrolytisch verzinkt |

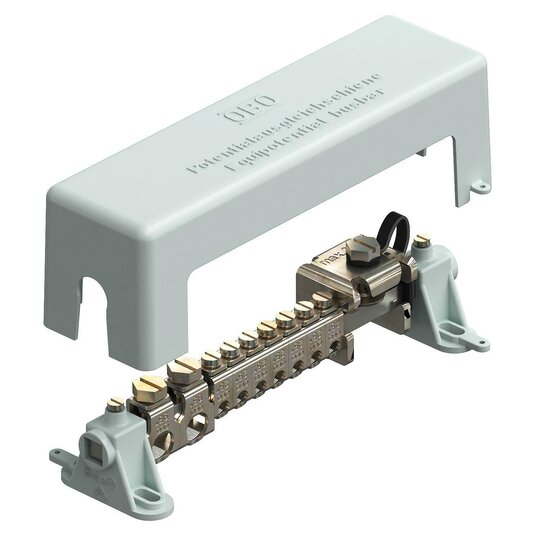

OBO 1801 Potentialausgleichsschiene 217mm
Potentialausgleichsschiene nach DIN VDE 0100-410/-540 und Blitzschutzpotentialausgleich nach DIN VDE 0185-305.
Klemmschiene aus Messing vernickelt 10 x 10 mm,kontaktsichere Reihenklemme aus Stahl,Schienenböcke und Abdeckhaube aus Polystyrol,blitzstromfähig 100 kA,Zugbügel mit Schraubensicherung gegen Selbstlockern,Anschlussmöglichkeiteneindrähtige oder mehrdrähtige Leitungen 2,5-25 mm² oder feindrähtige Leitungen bis 16 mm²,2 eindrähtige oder mehrdrähtige Leitungen 25-95 mm² oder feindrähtige Leitungen bis 70 mm²,1 Flachleiter 30 x 3,5 mm
