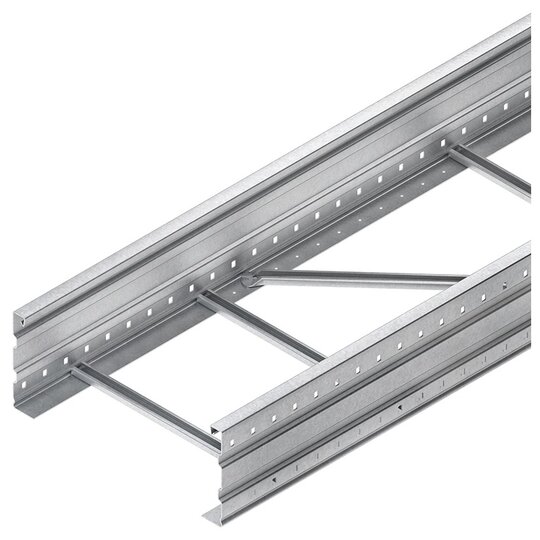

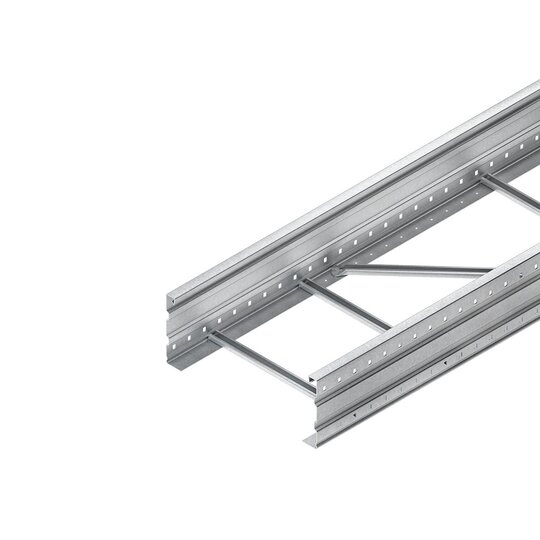

Niedax WSLSN200.600S Weitspannkabelleiter 200x600x6000mm t=2

Listenpreis
Art.-Nr.
2322300
EAN
4013339193691
Hersteller-Nr.
4013339193691
DEHA.-Nr.
6152965
eClass.-Nr.
27400505
Zolltarif-Nr.
73089059
Ausführung des Seitenholms Profil (offen)
Seitenlochung true
Ausführung der Sprosse Profil ungelocht
Befestigung der Sprosse blindgenietet
Höhe 200 mm
Breite 600 mm
Länge 6000 mm
Arbeitslänge 6000 mm
Nutzbarer Querschnitt 107570 qmm
Geeignet für Funktionserhalt false
Sprossenmittenabstand 300 mm
Steigetrasse false
Werkstoff Stahl
Werkstoffgüte sonstige
Einsatztemperatur -20 - 120 €C
Oberfläche bandverzinkt
Gewicht 13,6966 kg/m
Belastungstesttyp nach IEC 61537 Typ II
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 6,0 m 3450 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 7,0 m 2500 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 8,0 m 1650 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 9,0 m 1150 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 10,0 m 800 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 11,0 m 500 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 12,0 m 350 N/m

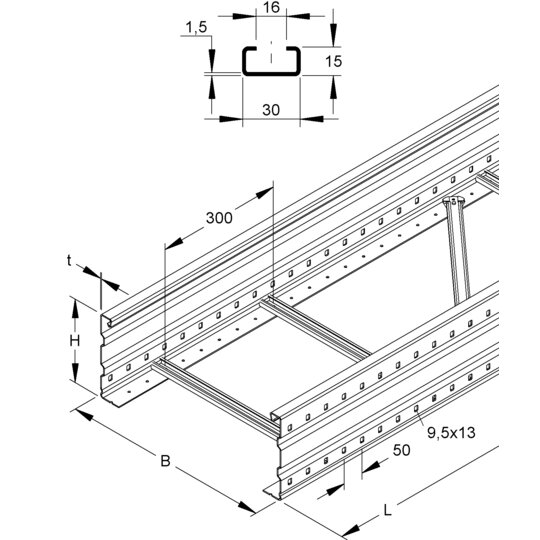

Weitspannkabelleiter nach DIN EN 61537, mit besonders starken gelochten und gesickten Seitenholmen, mit eingenieteten, nach oben offenen C-Profilsprossen mit 16 mm Schlitzweite. Passende Bügelschellen (B... und BK...) finden Sie im KI-Katalog. Stoßstellenverbinder WSVSN 200.500 bitte gesondert bestellen. Abmessungen (ca. Maße) Höhe H x Breite B : 200 x 600 mm Materialstärke t : 2,5 mm Seitenholmlochung : 9,5 x 13 mm Lochabstand : 50 mm Sprossenabstand : 300 mm Lieferlänge L : 6000 mm Nutzbarer Querschnitt : 107570 mm² Werkstoff : Stahl, bandverzinkt nach DIN EN 10346
