Richtungsänderung | horizontal |
Ausführung des Seitenholms | Profil (offen) |
Seitenlochung | false |
Ausführung der Sprosse | Profil ungelocht |
Winkel | 90€ |
Bogenausführung | glatter Bogen |
Scharnierend | false |
Kabelleiterhöhe | 200 mm |
Kabelleiterbreite | 500 mm |
Ausführung | integrierter Verbinder |
Innenradius | 390 mm |
Weitspann-Ausführung | true |
Geeignet für Funktionserhalt | false |
Werkstoff | Stahl |
Werkstoffgüte | sonstige |
Oberfläche | feuerverzinkt |

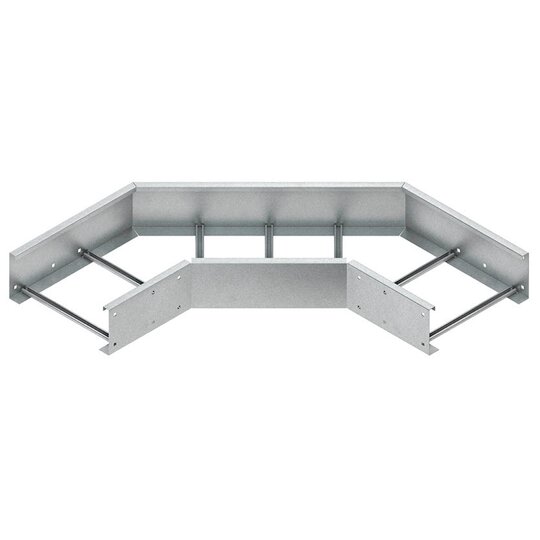

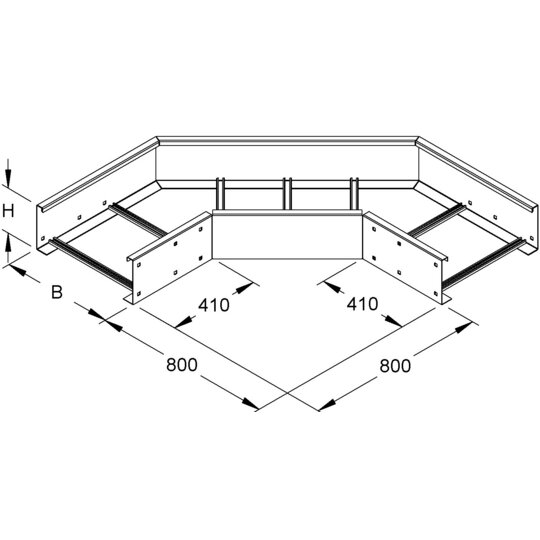

Bogen 90°, mit besonders starken ungelochten Seitenholmen, mit Verbinderlochung für den Anschluss, sowie eingeschweißten Sprossen aus C-Profil mit 16 mm Schlitzweite, für Weitspannkabelleiter, zur Herstellung von horizontalen 90° Abgängen. Stoßstellenverbinder WSV 200.500 bitte gesondert bestellen. Die Formstückradien sind so ausgelegt, dass die Verlegung der Kabel gemäß DIN/VDE 0298 Teil 3 erfolgen kann. Passende Bügelschelen (B... und BK...) finden Sie im KI Katalog. für Weitspannkabelleiter : WSLS 200... Abmessungen (ca. Maße) H x B : 200 x 500 mm Abmessungen außen : 800 mm + B Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461
Deeplink Produktseite
Download
(Stand: 24.08.2024)
|
