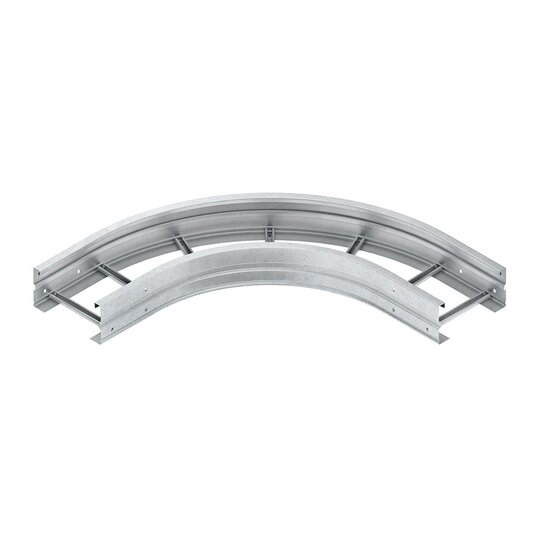

Niedax WSBR 150.600 F Bogen 90° 150x600mm ru.g. ungel. feuerverz.
- Listenpreis
- Bitte einloggen
- Art.-Nr.
- 2321171
- EAN
- 4013339950751
- Hersteller-Nr.
- 4013339950751
- DEHA.-Nr.
- 3583754
- eClass.-Nr.
- 27400528
- Zolltarif-Nr.
- 73089059
| Richtungsänderung | horizontal |
| Ausführung des Seitenholms | Profil (offen) |
| Seitenlochung | false |
| Ausführung der Sprosse | Profil ungelocht |
| Winkel | 90€ |
| Bogenausführung | glatter Bogen |
| Scharnierend | false |
| Kabelleiterhöhe | 150 mm |
| Kabelleiterbreite | 600 mm |
| Ausführung | ohne Verbinder |
| Innenradius | 500 mm |
| Geeignet für Funktionserhalt | false |
| Werkstoff | Stahl |
| Werkstoffgüte | sonstige |
| Oberfläche | feuerverzinkt |

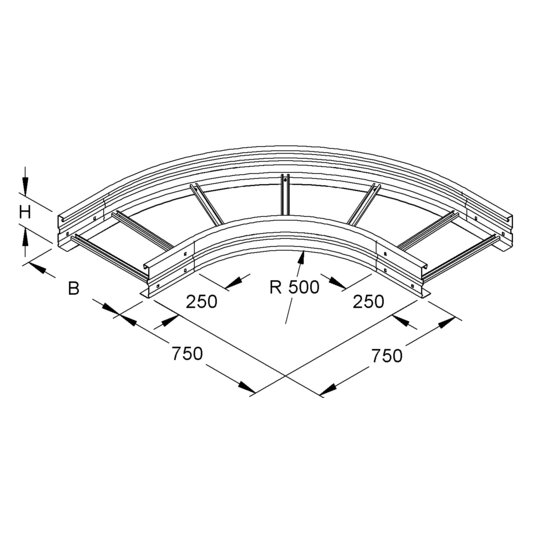

Bogen 90°, mit gesickten, runden und ungelochten Seitenholmen, mit Verbinderlochung für den Anschluss, für Weitspannkabelleiter, formstabil durch eingenietete, nach oben offene C-Profilsprossen mit 16 mm Schlitzweite, zur Herstellung von horizontalen 90° Abgängen. Stoßstellenverbinder WSV 150.500 bitte gesondert bestellen. Die Formstückradien sind so ausgelegt, dass die Verlegung der Kabel gemäß DIN/VDE 0298 Teil 3 erfolgen kann. Passende Bügelschelen (B... und BK...) finden Sie im KI Katalog. Stoßstellen müssen in unmittelbarer Nähe durch eine entsprechende Tragkonstruktion unterstützt werden. Verwendbar für : Weitspannkabelleiter WSL 150... Weitspannkabelleiter WSLM 150... Abmessungen (ca. Maße) Höhe H x Breite B : 150 x 600 mm Abmessungen außen : 750 mm + B Innenholmradius R : 500 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461
