Richtungsänderung | horizontal |
Winkel | 90€ |
Bauform | Bogen starr |
Bogenausführung | glatter Bogen |
Mit Oberteil | false |
Innenradius | 500 mm |
Kabelrinnenhöhe | 150 mm |
Kabelrinnenbreite | 300 mm |
Materialstärke | 1,5 mm |
Seitenlochung | false |
Montagelochung im Boden | false |
NATO-Lochbild | false |
Ausführung | integrierter Verbinder |
Weitspann-Ausführung | true |
Geeignet für Funktionserhalt | false |
Werkstoff | Stahl |
Rostfreier Stahl, gebeizt | false |
Werkstoffgüte | sonstige |
Oberfläche | bandverzinkt |

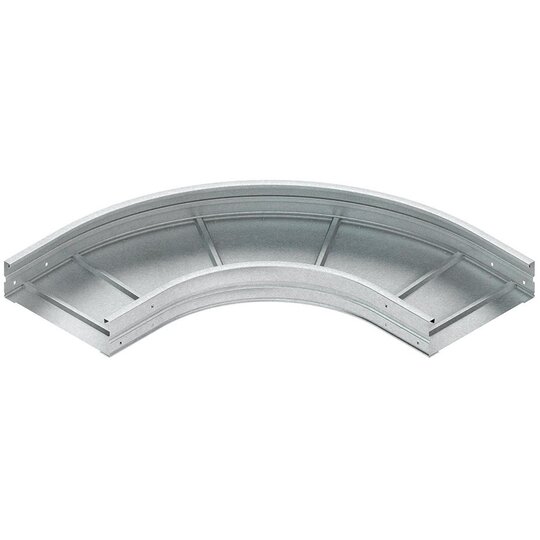

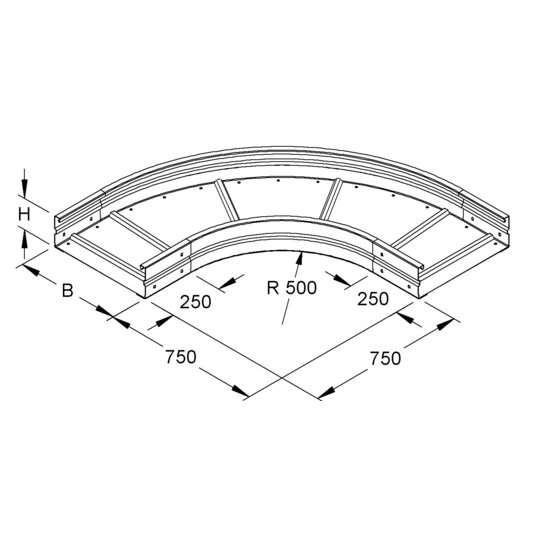

Bogen 90°, mit gesickten, runden und ungelochten Seitenholmen, mit Verbinderlochung für den Anschluss, für Weitspannkabelrinnen, formstabil durch den vollflächig eingenieteten, gesickten und ungelochten Boden, zur Herstellung von horizontalen 90° Abgängen. Stoßstellenverbinder WSV 150.500 bitte gesondert bestellen. Die Formstückradien sind so ausgelegt, dass die Verlegung der Kabel gemäß DIN/VDE 0298 Teil 3 erfolgen kann. Stoßstellen müssen in unmittelbarer Nähe durch eine entsprechende Tragkonstruktion unterstützt werden. Verwendbar für : Weitspannkabelrinne WRL 150... Weitspannkabelrinne WRU 150... Weitspannkabelrinne WRLM 150... Abmessungen (ca. Maße) Höhe H x Breite B : 150 x 300 mm Abmessungen außen : 750 mm + B Innenholmradius R : 500 mm Werkstoff : Stahl, bandverzinkt nach DIN EN 10346
Deeplink Produktseite
Download
(Stand: 24.08.2024)
|
