Richtungsänderung | vertikal fallend |
Ausführung des Seitenholms | Profil (offen) |
Seitenlochung | false |
Ausführung der Sprosse | Profil gelocht |
Winkel | verstellbar |
Bogenausführung | glatter Bogen |
Scharnierend | false |
Kabelleiterhöhe | 80 mm |
Kabelleiterbreite | 300 mm |
Ausführung | integrierter Verbinder |
Innenradius | 338 mm |
Weitspann-Ausführung | false |
Geeignet für Funktionserhalt | false |
Werkstoff | Kunststoff |
Werkstoffgüte | GFK |
Oberfläche | sonstige |
Farbe | grau |
RAL-Nummer | 7032 |

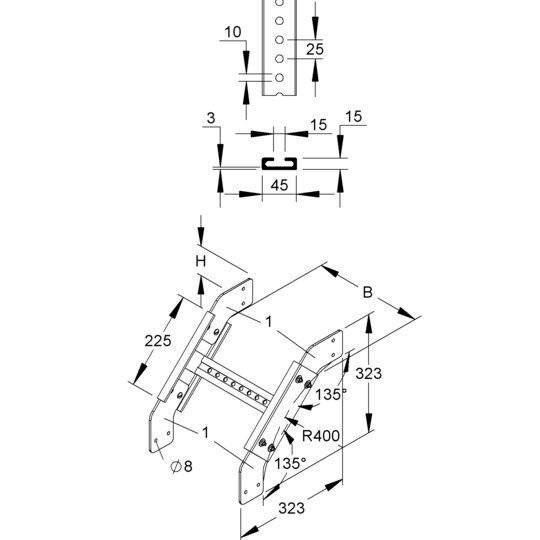

GFK-Bogen 2 x 45°, pultrudiert, mit ungelochten Seitenholmmittelstücken, mit Verbinderlaschen für den Anschluss sowie im Mittelstück mit nach oben offener gelochter Sprosse aus C-Profil mit ca. 15 mm Schlitzweite, zur Herstellung von 2 x 45° vertikal fallenden Kabelleiterverlauf, anteilmäßiges Befestigungszubehör bitte gesondert bestellen, halogenfrei. Bei der Montage ist auf Folgendes zu achten: - Das Formstück muss an jedem Kabelleiterzugang mit Auslegern unterstützt werden. - Um eine ordnungsgemäße Montage zu gewährleisten, müssen die Verbinder an jedem Kabelleiterzugang mit 4 FKM 6X20 E4 verschraubt sein. GFK-Bogen 2 x 45° mit Verbindungslaschen (1) aus Edelstahl auf Anfrage. Verwendung für : GFK-Kabelleiter UL 80... GFK-Kabelleiter ULL 80... Abmessungen (ca. Maße) H x B : 80 x 300 mm Abmessungen außen : 323 mm Radius R : 400 mm C-Profillochung : Ø 10 mm mittiger Abstand : 25 mm Werkstoff : UP-GF (glasfaserverstärkter Polyester) Werkstoff Schrauben : Edelstahl, Werkstoff Nr. 1.4404, AISI 316L Farbton : kieselgrau RAL : 7032 (ähnlich)
