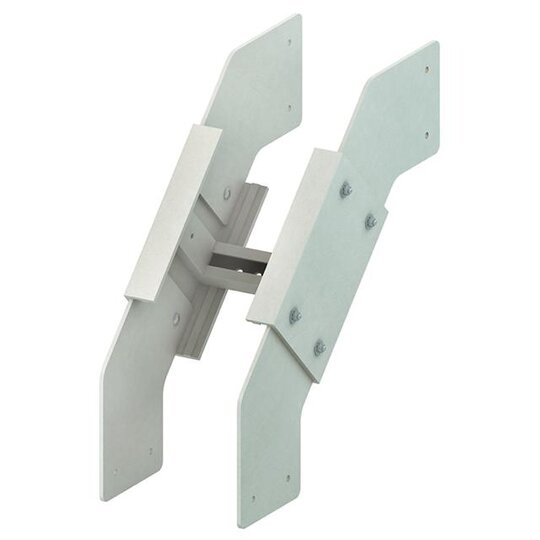

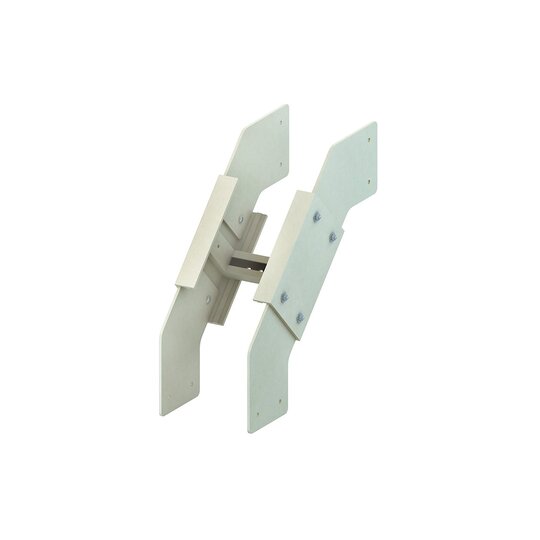

Niedax ULLBA 150.500 GFK-Bogen verstb. 150x500mm integ. Verb. gel. Sprossen PES

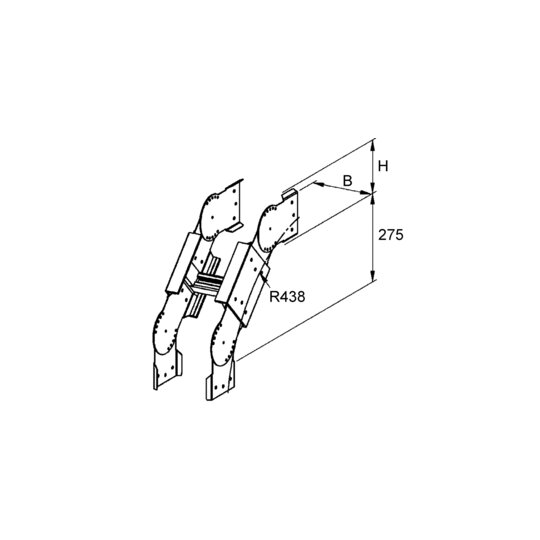

GFK-Bogen 2 x 45°, pultrudiert, mit ungelochten Seitenholmmittelstücken, mit Verbinderlaschen für den Anschluss sowie im Mittelstück mit nach oben offener gelochter Sprosse aus C-Profil mit ca. 17 mm Schlitzweite, zur Herstellung von 2 x 45° vertikal fallenden Kabelleiterverlauf, anteilmäßiges Befestigungszubehör bitte gesondert bestellen, halogenfrei. Bei der Montage ist auf Folgendes zu achten: - Das Formstück muss an jedem Kabelleiterzugang mit Auslegern unterstützt werden. - Ist die Breite > 400 mm, sollte eine zusätzliche mittlere Unterstützung vorgesehen werden. - Um eine ordnungsgemäße Montage zu gewährleisten, müssen die Verbinder an jedem Kabelleiterzugang mit 4 FKM 6X20 E4 verschraubt sein. GFK-Bogen 2 x 45° mit Verbindungslaschen (1) aus Edelstahl auf Anfrage. Verwendung für : GFK-Kabelleiter UL 150... GFK-Kabelleiter ULL 150... Abmessungen (ca. Maße) H x B : 150 x 500 mm Abmessungen außen : 457 mm Radius R : 400 mm C-Profillochung : Ø 10 mm mittiger Abstand : 25 mm Werkstoff : UP-GF (glasfaserverstärkter Polyester) Werkstoff Schrauben : Edelstahl, Werkstoff Nr. 1.4404, AISI 316L Farbton : kieselgrau RAL : 7032 (ähnlich)
