Richtungsänderung | horizontal |
Ausführung des Seitenholms | Profil (offen) |
Seitenlochung | false |
Ausführung der Sprosse | Profil gelocht |
Winkel | 90€ |
Bogenausführung | glatter Bogen |
Scharnierend | false |
Kabelleiterhöhe | 150 mm |
Kabelleiterbreite | 800 mm |
Ausführung | ohne Verbinder |
Innenradius | 250 mm |
Weitspann-Ausführung | false |
Geeignet für Funktionserhalt | false |
Werkstoff | Kunststoff |
Werkstoffgüte | GFK |
Oberfläche | sonstige |
Farbe | grau |
RAL-Nummer | 7032 |

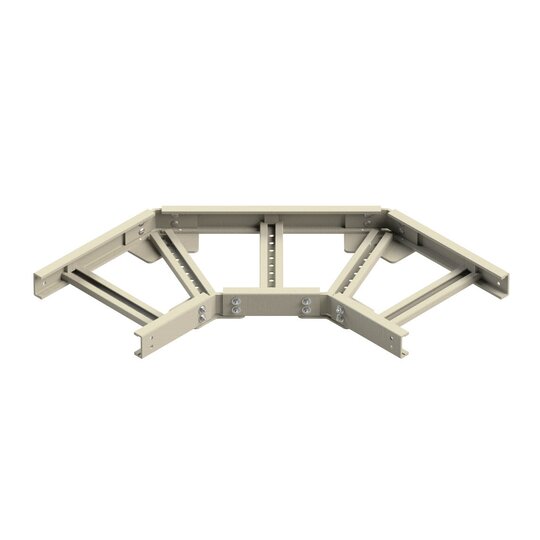

GFK-Bogen 90°, pultrudiert, mit nach oben offenen gelochten Sprossen aus C-Profil mit ca. 17 mm Schlitzweite, anteilmäßiges Befestigungszubehör bitte gesondert bestellen, halogenfrei. Bei der Montage ist darauf zu achten, dass der Bogen an jedem Kabelleiterzugang mit Auslegern unterstützt wird. Eine zusätzliche mittlere Unterstützung sollte vorgesehen werden. Um eine ordnungsgemäße Montage zu gewährleisten, müssen die Verbinder an jedem Kabelrinnenzugang mit 4 FKM 6x20 E4 verschraubt sein. Die Stoßstellenverbinder ULGH 150... und ULIH 150 E4 sind nicht im Lieferumfang enthalten und müssen separat bestellt werden. für GFK-Kabelleiter : UL 150... ULL 150... Abmessungen (ca. Maße) H x B : 150 x 800 mm Radius : 250 mm Werkstoff : UP-GF (glasfaserverstärkter Polyester) Farbton : kieselgrau RAL : 7032 (ähnlich)
