| Ausführung des Seitenholms |
Profil (offen) |
| Seitenlochung |
false |
| Ausführung der Sprosse |
Profil gelocht |
| Befestigung der Sprosse |
geklickt |
| Höhe |
80 mm |
| Breite |
400 mm |
| Länge |
6000 mm |
| Arbeitslänge |
6000 mm |
| Nutzbarer Querschnitt |
20570 qmm |
| Geeignet für Funktionserhalt |
false |
| Sprossenmittenabstand |
300 mm |
| Steigetrasse |
false |
| Werkstoff |
Kunststoff |
| Werkstoffgüte |
GFK |
| Oberfläche |
sonstige |
| Farbe |
grau |
| Gewicht |
2,6 kg/m |
| RAL-Nummer |
7032 |
| Belastungstesttyp nach IEC 61537 |
Typ III |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 1,0 m |
1600 N/m |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 1,5 m |
1600 N/m |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,0 m |
1600 N/m |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 3,0 m |
500 N/m |

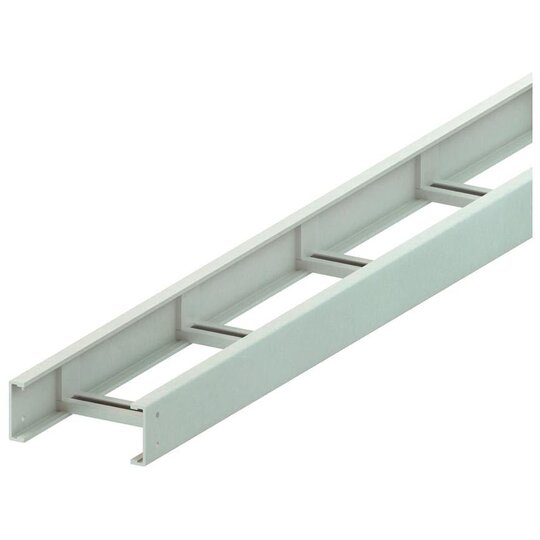

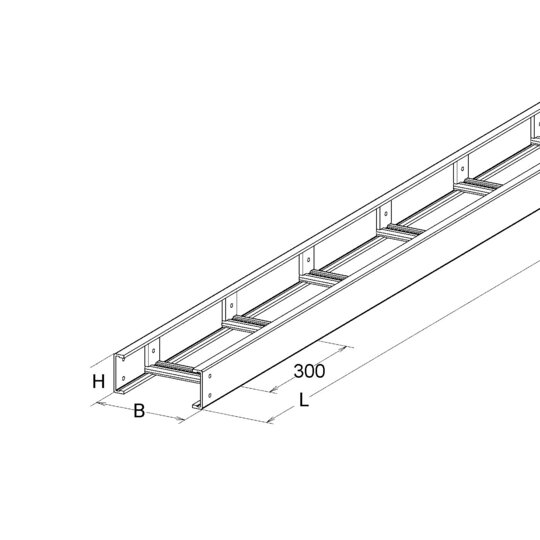

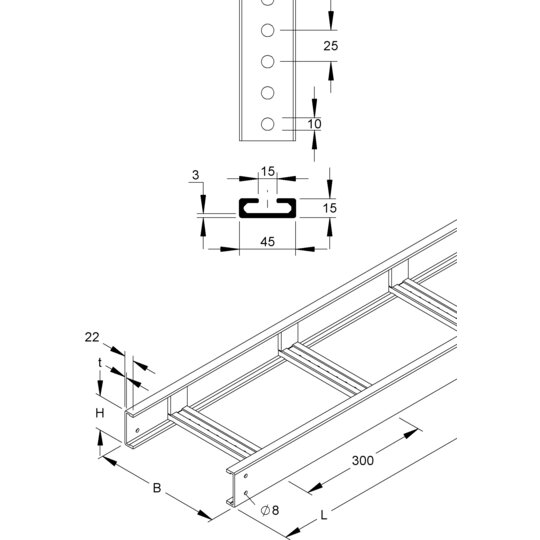

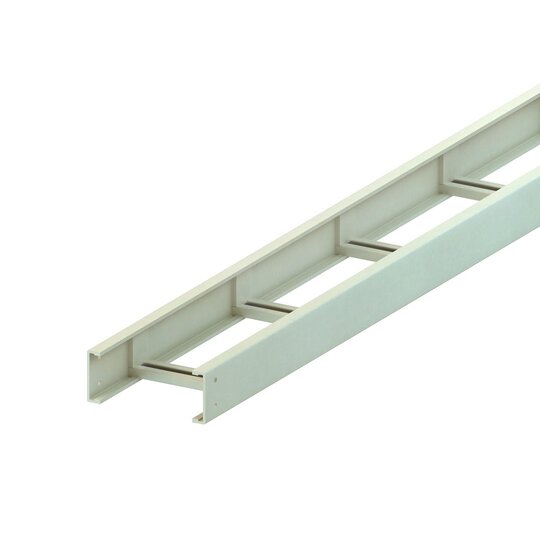

GFK-Kabelleiter nach DIN EN 61537, pultrudiert, bestehend aus U-förmig ungelochten Seitenholmen jedoch mit Verbinderlochungen für den Anschluss und nach oben offenen, geklemmten, gelochten Sprossen aus C-Profil mit ca. 15 mm Schlitzweite, zur horizontalen Verlegung, halogenfrei. Die Sprossen sind mit einer metallfreien patentierten Klemmbefestigung befestigt, daher besteht die Kabelleiter zu 100% aus glasfaserverstärktem Kunststoff (GFK). Bei der Montage der Kabelleiter ist eine Montagedistanz von ca. 30 mm zu berücksichtigen. Abmessungen (ca. Maße) H x B : 80 x 400 mm Materialstärke Holm : 4 mm Sprossenabstand : 300 mm Sprossenperforation : Ø 10 mm mittiger Abstand : 25 mm Seitenholmlochung : Ø 8 mm mittiger Abstand : 40 mm Lieferlänge L : 6000 mm Nutzbarer Querschnitt : 20570 mm² Werkstoff : UP-GF (glasfaserverstärkter Polyester) Farbton : kieselgrau RAL : 7032 (ähnlich)
