Richtungsänderung | vertikal fallend |
Ausführung des Seitenholms | Profil (offen) |
Seitenlochung | false |
Ausführung der Sprosse | Profil ungelocht |
Winkel | verstellbar |
Bogenausführung | glatter Bogen |
Scharnierend | false |
Kabelleiterhöhe | 100 mm |
Kabelleiterbreite | 700 mm |
Ausführung | integrierter Verbinder |
Innenradius | 378 mm |
Weitspann-Ausführung | false |
Geeignet für Funktionserhalt | false |
Werkstoff | Kunststoff |
Werkstoffgüte | GFK |
Oberfläche | sonstige |
Farbe | grau |
RAL-Nummer | 7032 |

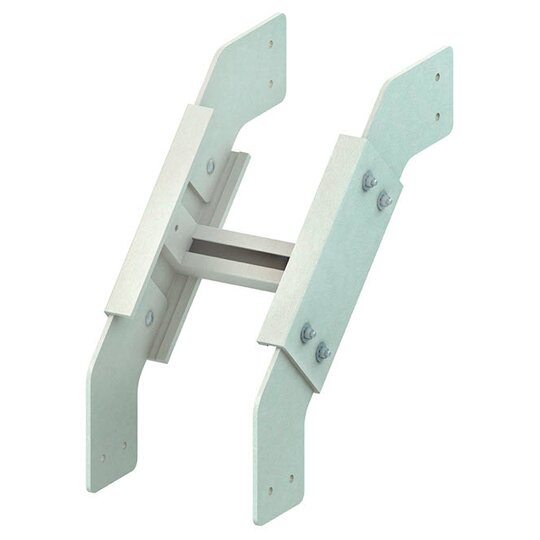

GFK-Bogen verstellbar, pultrudiert, mit nach oben offenen ungelochten Sprossen aus C-Profil mit ca. 15 mm Schlitzweite, mit integriertem Verbinder, anteilmäßiges Befestigungszubehör bitte gesondert bestellen, halogenfrei. Bei der Montage ist darauf zu achten, dass der Bogen an jedem Kabelleiterzugang mit Auslegern unterstützt wird. Eine zusätzliche mittlere Unterstützung sollte vorgesehen werden. Um eine ordnungsgemäße Montage zu gewährleisten, müssen die Verbinder an jedem Kabelrinnenzugang mit 4 FKM 6x20 E4 verschraubt sein. für GFK-Kabelleiter : UL 100... ULL 100... Abmessungen (ca. Maße) H x B : 100 x 700 mm Radius : 380 mm Werkstoff : UP-GF (glasfaserverstärkter Polyester) Farbton : kieselgrau RAL : 7032 (ähnlich)
