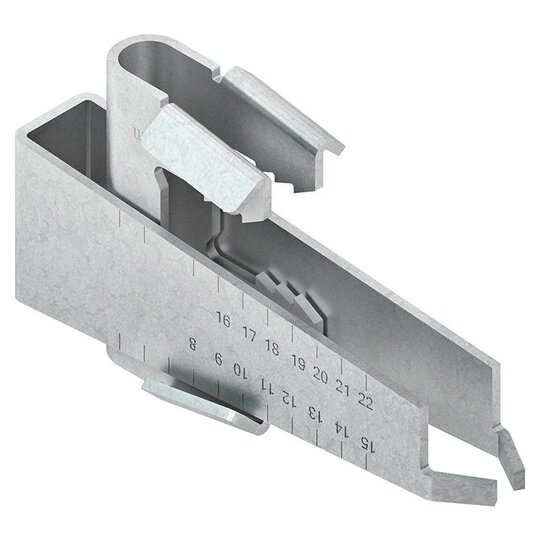

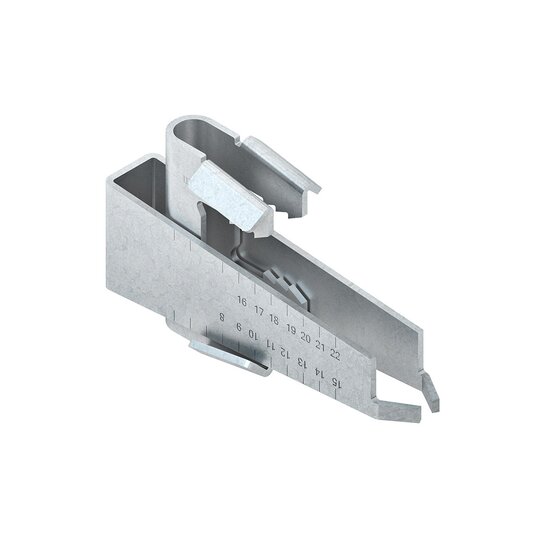

Niedax TKM 1 Trägerklammer Klemmbereich 8-20mm f.Gewindestange M8 bandverz.

Ihr Nettopreis
Art.-Nr.
2321503
EAN
4013339092741
Hersteller-Nr.
4013339092741
DEHA.-Nr.
4214344
eClass.-Nr.
23159090
Zolltarif-Nr.
73269098
Befestigungsart sonstige
Anschlussart/-bauteil Gewinde
Gewindemaß (metrisch) 8
Geeignet für Flanschstärke 8 - 20 mm
Scharnierend false
Scharnier justierbar false
Werkstoff Stahl
Werkstoffgüte sonstige
Oberfläche bandverzinkt
Bruchlast 2000 N

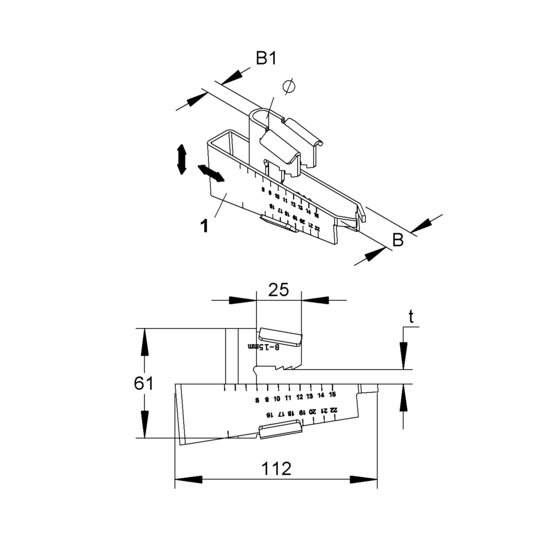

Trägerklammer, vormontiert, zum Aufschlagen auf Trägerflansche nach DIN 1025 mit einem MindestMaße von 8 - 20 mm und max. 14% Neigung bzw. parallelen Flanschen mit einer Flanschstärke von 8 - 20 mm, für senkrechte Abhängungen mittels Gewindestab, eine Vormontage der Trägerklammer mit dem Gewindestab vor der Montage ist möglich. Die Trägerklammer darf nur senkrecht zum Träger belastet werden! Verwendung für : Gewindestab = M 8 Abmessungen (ca. Maße) Höhe H : 61 mm Breite B : 17,5 mm Länge L : 112 mm Trägerflanschstärke t : 8 - 20 mm senkrechte Nennlast F : 2,0 kN Werkstoff : Stahl, bandverzinkt nach DIN EN 10346 Niedax Modell-Nr. : TKM 1
