Höhe | 60 mm |
Breite | 400 mm |
Materialstärke | 0,9 mm |
Länge | 3000 mm |
Nutzbarer Querschnitt | 23800 qmm |
Mit Oberteil | false |
Seitenlochung | true |
Montagelochung im Boden | true |
NATO-Lochbild | false |
Ausführung | integrierter Verbinder |
Weitspann-Ausführung | false |
Geeignet für Funktionserhalt | false |
Werkstoff | Stahl |
Rostfreier Stahl, gebeizt | false |
Werkstoffgüte | sonstige |
Oberfläche | feuerverzinkt |
Gewicht | 3,94658 kg/m |
Max. sichere Arbeitslast nach IEC 61537 | 2000 N/m |
Spannweite zwischen den Trägern nach IEC 61537 | 1000 mm |
Belastungstesttyp nach IEC 61537 | Typ II |

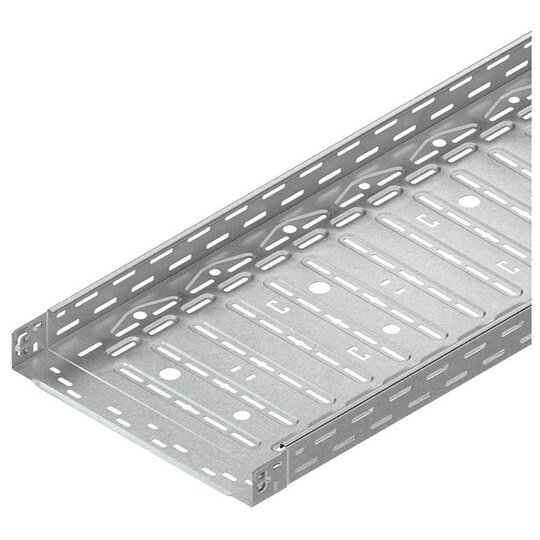

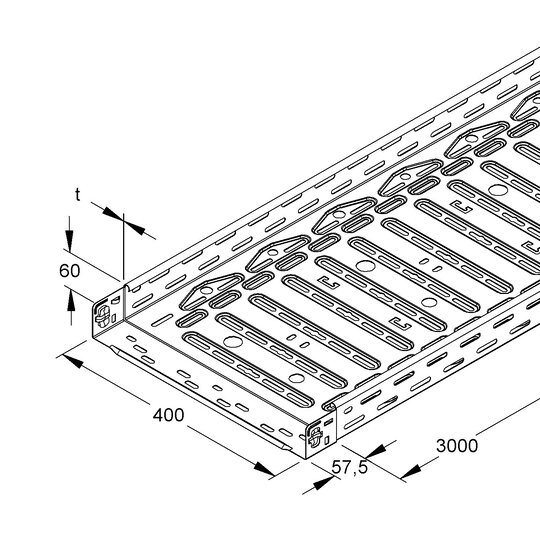

Kabelrinne, leicht, nach DIN EN 61537, mit angeprägtem Stoßstellenverbinder zur schraublosen Schnellbefestigung und mit versetzt angeordneter Boden- und Seitenperforation für stufenlose Befestigung und Anbringung der Systembauteile, Boden zusätzlich gesickt und mit durchgehend mittiger Schlüssellochperforation zur Abhängung mit Gewindestäben M 10/... versehen, zusätzlich ermöglicht eine 4-reihige aus der Mitte durchgehend symmetrisch angeordnete Bodenlochung die Aufnahme von Kabelverschraubungen, zwei ebenfalls symmetrisch im Boden eingebrachte Reihen von T-Auslässen ermöglichen eine Schnellbefestigung der Kabelbinder durch einschlaufen von oben (kein Fädelaufwand). Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! Erforderliches Befestigungszubehör für den Funktionserhalt 4x FLM 6X12 bitte gesondert bestellen! VDE zertifiziert! Abmessungen (ca. Maße) H x B : 60 x 400 mm Materialstärke t : 0,9 mm Schlüssellochperforation : 7 x 40 mm und Ø 11 mm Abstand : 62,5 mm innere symmetrische Bodenlochreihe : Ø 20,5 mm und Ø 25,5 mm symmetrischer Abstand : 120 mm Abstand : 250 mm äußere symmetrische Bodenlochreihe : Ø 13,5 mm und Ø 16,5 mm symmetrischer Abstand : 345 mm Abstand : 125 mm T-Auslässe : 14 x 30 mm symmetrischer Abstand : 135 mm Abstand : 250 mm Lieferlänge L : 3000 mm Nutzbarer Querschnitt : 23800 mm² Werkstoff : Stahl, feuerverz. nach DIN EN ISO 1461
