Höhe | 50 mm |
Breite | 100 mm |
Materialstärke | 2,5 mm |
Länge | 6000 mm |
Nutzbarer Querschnitt | 3980 qmm |
Mit Oberteil | false |
Seitenlochung | false |
Montagelochung im Boden | true |
NATO-Lochbild | false |
Ausführung | ohne Verbinder |
Weitspann-Ausführung | false |
Geeignet für Funktionserhalt | false |
Werkstoff | Kunststoff |
Rostfreier Stahl, gebeizt | false |
Werkstoffgüte | GFK |
Oberfläche | sonstige |
Farbe | grau |
RAL-Nummer | 7032 |
Gewicht | 1,041 kg/m |
Max. sichere Arbeitslast nach IEC 61537 | 700 N/m |
Spannweite zwischen den Trägern nach IEC 61537 | 2000 mm |

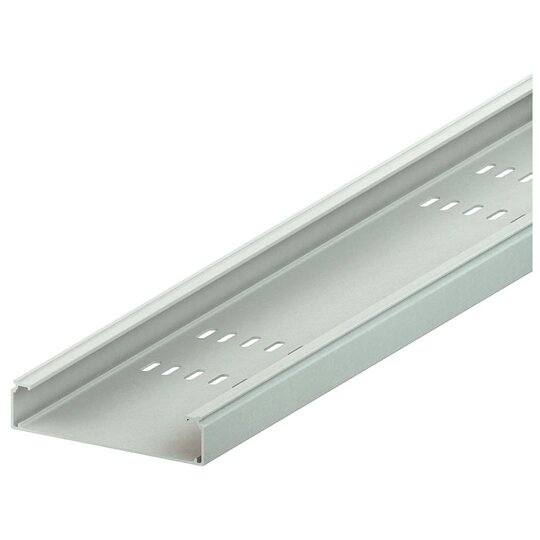

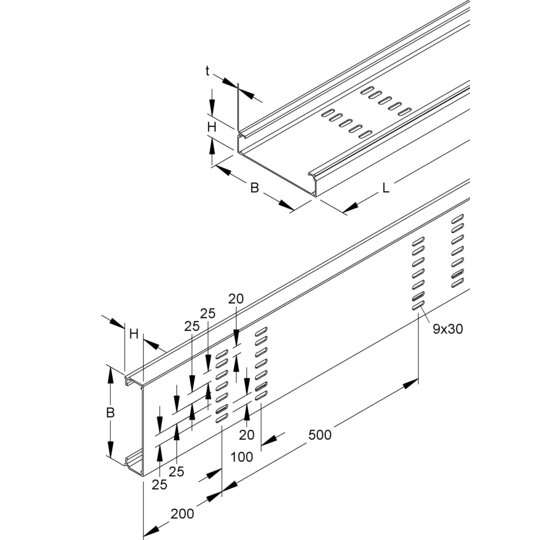

GFK-Kabelrinne, pultrudiert, mit ungelochten Seitenholmen und dreireihiger Befestigungslochung im Boden, mechanische Festigkeit nach IEC 61537, anteilmäßiges Befestigungszubehör bitte gesondert bestellen, halogenfrei. Der Stoßstellenverbinder KPGH 50 ist nicht im Lieferumfang enthalten bitte gesondert bestellen. Bei der Montage der Stoßstellenverbinder KPGH 50 wird die zu beachtenden Ausdehnungsdistanz der Kabelrinnen von ca. 3 mm automatisch berücksichtigt. Durch die Ausdehnung des Materials ist bei der Montage auf Folgendes zu achten: - Die Kabelrinne sollte nicht nahe oder an der Stoßstelle verschraubt werden. - Bei der Verschraubung der Kabelrinne auf den Auslegern ist grundsätzlich eine Durchgangsbohrung von Ø 9 mm für die Schrauben FKM 6X20 E4 in die Rinne einzubringen. Artikel auch in ...AC (Harzmischung mit Acrylharz) lieferbar. Abmessungen (ca. Maße) H x B : 50 x 100 mm Materialstärke t : 2,5 mm Bodenlochung : 9 x 30 mm Reihenabstand : 20 mm Bodenlochabstand Rastermaß : 500 mm Lieferlänge : 6000 mm Nutzbarer Querschnitt : 3980 mm² Werkstoff : UP-GF (glasfaserverstärkter Polyester) Farbton : kieselgrau RAL : 7032 (ähnlich)
