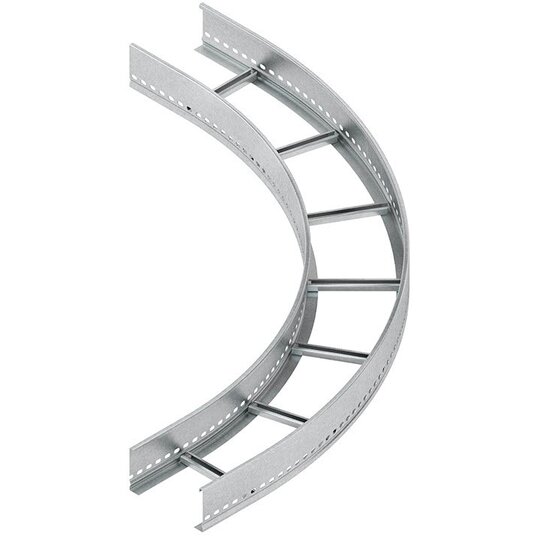

Niedax KLBG 100.203 F Bogen 90° gro
100x200mm m.gel. Seitenholmen feuerverz.
1 Stück
- Listenpreis
- Bitte einloggen
- Art.-Nr.
- 2309676
- EAN
- 4013339904204
- Hersteller-Nr.
- 4013339904204
- DEHA.-Nr.
- 2395177
- eClass.-Nr.
- 27400528
- Zolltarif-Nr.
- 73089059
| Richtungsänderung | horizontal |
| Ausführung des Seitenholms | Profil (offen) |
| Seitenlochung | true |
| Ausführung der Sprosse | Profil ungelocht |
| Winkel | 90€ |
| Bogenausführung | glatter Bogen |
| Scharnierend | false |
| Kabelleiterhöhe | 100 mm |
| Kabelleiterbreite | 200 mm |
| Ausführung | ohne Verbinder |
| Innenradius | 800 mm |
| Weitspann-Ausführung | false |
| Geeignet für Funktionserhalt | false |
| Werkstoff | Stahl |
| Werkstoffgüte | sonstige |
| Oberfläche | feuerverzinkt |

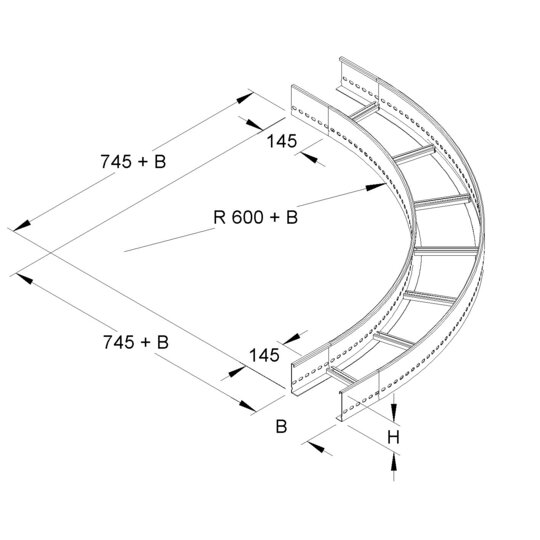

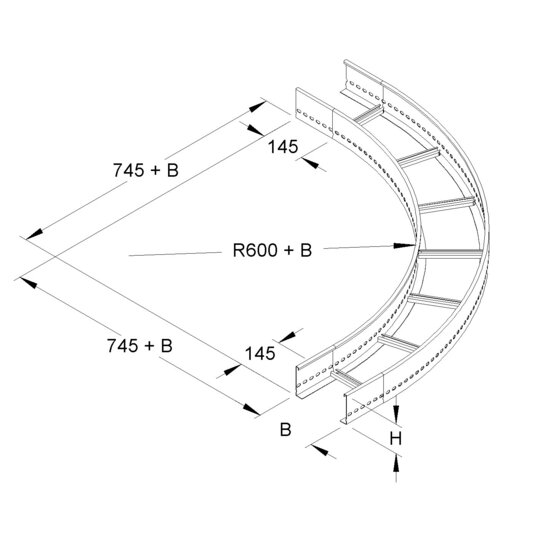

Bogen 90°, groß, mit durchgehend perforierten und profilierten Seitenholmen, mit eingenieteten Sprossen aus C-Profilen mit 11 mm Schlitzweite, für Kabelleitern, zur Herstellung von horizontalen 90° Bogen. Stoßstellenverbinder KSV 100... bitte separat bestellen. Passende Bügelschellen (BA... und BAK...) finden Sie im KI-Katalog. Parallele Trassenführung möglich. Der Verlegeabstand beträgt 100 mm bei identischen Kabelleiterbreiten. für Kabelleiter : KL 100... Abmessungen (ca. Maße) H x B : 100 x 200 mm Abmessungen außen : 745 mm + B Innenholmradius R : 600 mm + B Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461
