Richtungsänderung | horizontal |
Winkel | 90€ |
Bauform | Bogen starr |
Bogenausführung | glatter Bogen |
Mit Oberteil | false |
Innenradius | 25 mm |
Kabelrinnenhöhe | 110 mm |
Kabelrinnenbreite | 600 mm |
Materialstärke | 4 mm |
Seitenlochung | false |
Montagelochung im Boden | false |
NATO-Lochbild | false |
Ausführung | integrierter Verbinder |
Weitspann-Ausführung | false |
Geeignet für Funktionserhalt | false |
Werkstoff | Kunststoff |
Rostfreier Stahl, gebeizt | false |
Werkstoffgüte | GFK |
Oberfläche | sonstige |
Farbe | grau |
RAL-Nummer | 7032 |

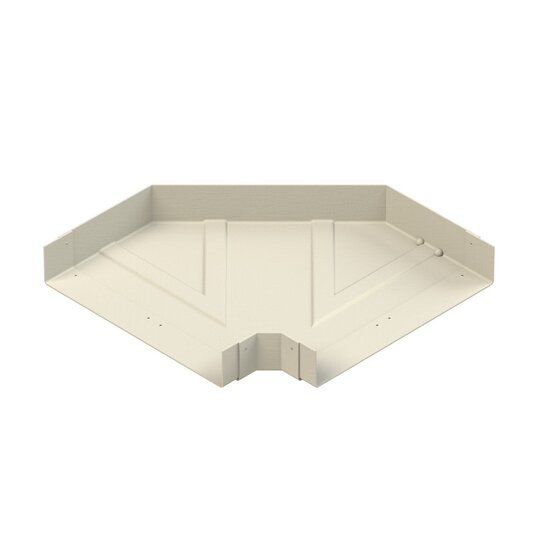

GFK-Bogen 90°, klein, gepresst, mit ungelochten Seitenholmen, beidseitig angenieteten Muffen sowie querlaufende Verstärkungen (5 mm) im Boden, zur Herstellung von horizonalen 90° Eckverbindungen von Kabelrinnen, anteilmäßiges Befestigungszubehör bitte gesondert bestellen, halogenfrei. Bei der Montage ist darauf zu achten, dass der Bogen an jedem Kabelrinnenzugang mit Auslegern unterstützt wird. Ist die Breite > 400 mm, sollte eine zusätzliche mittlere Unterstützung vorgesehen werden. Um eine ordnungsgemäße Montage zu gewährleisten, müssen die Verbinder an jedem Kabelrinnenzugang mit 2 FKM 6X16 E4 verschraubt sein (bitte gesondert bestellen). Artikel auch in ...AC (Harzmischung mit Acrylharz) lieferbar. Verwendung für : GFK-Kabelrinne KK 110... GFK-Kabelrinne KKL 110... Abmessungen (ca. Maße) H x B : 110 x 595 mm Innenholmradius R : 80 mm Werkstoff : UP-GF (glasfaserverstärkter Polyester) Farbton : kieselgrau RAL : 7032 (ähnlich)
