Höhe | 110 mm |
Breite | 200 mm |
Materialstärke | 4 mm |
Länge | 3000 mm |
Nutzbarer Querschnitt | 18156 qmm |
Mit Oberteil | false |
Seitenlochung | false |
Montagelochung im Boden | true |
NATO-Lochbild | false |
Ausführung | integrierter Verbinder |
Weitspann-Ausführung | false |
Geeignet für Funktionserhalt | false |
Werkstoff | Kunststoff |
Rostfreier Stahl, gebeizt | false |
Werkstoffgüte | GFK |
Oberfläche | sonstige |
Farbe | grau |
RAL-Nummer | 7032 |
Gewicht | 3 kg/m |
Max. sichere Arbeitslast nach IEC 61537 | 1200 N/m |
Spannweite zwischen den Trägern nach IEC 61537 | 1500 mm |
Belastungstesttyp nach IEC 61537 | Typ III |

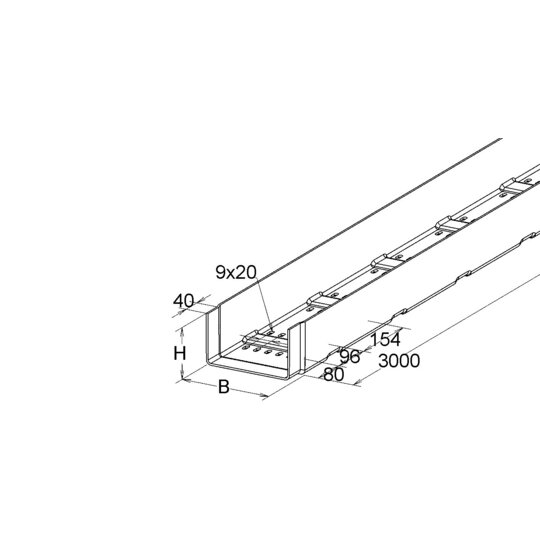

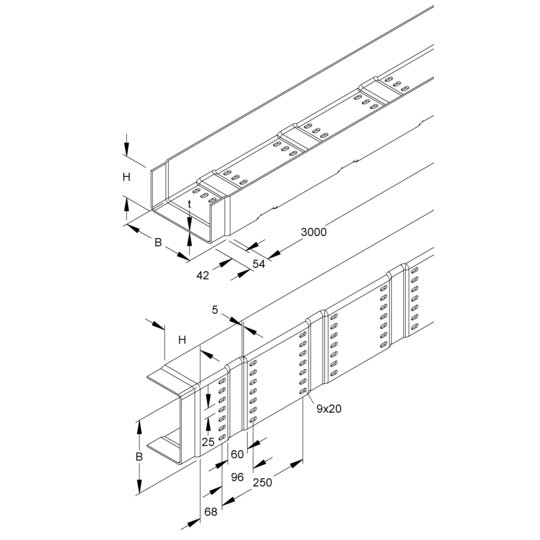

GFK-Kabelrinne, gepresst, mit ungelochten Seitenholmen und angeformtem Verbinder, mit querverlaufenden Verstärkungen (5 mm) über die gesamte Kabelrinnenbreite sowie siebenreihiger Befestigungslochung im Boden, mechanische Festigkeit nach IEC 61537, anteilmäßiges Befestigungszubehör bitte gesondert bestellen, halogenfrei. Durch die querlaufende Verstärkungen ist die Kabelrinne auch für die Anwendung mit Hochfrequenzkabel gemäß UTE C15-900 (Anwendungsklasse D, Frequenz 16 MHz) zugelassen. Es ist eine Ausdehnungsdistanz von 8 mm zu berücksichtigen. Durch die Ausdehnung des Materials ist bei der Montage auf Folgendes zu achten: - Die Kabelrinne sollte nicht nahe oder an der Stoßstelle verschraubt werden. - Bei der Verschraubung der Kabelrinne auf den Auslegern ist grundsätzlich eine Durchgangsbohrung von Ø 9 mm für die Schrauben FKM 6X20 E4 in die Rinne einzubringen. Artikel auch in ...AC (Harzmischung mit Acrylharz) lieferbar. Abmessungen (ca. Maße) H x B : 110 x 200 mm Materialstärke t : 4 mm Bodensickenausprägung : 60 x 5 mm Bodensickenausprägung Rastermaß : 250 mm Bodenlochung : 9 x 20 mm Reihenabstand : 25 mm Bodenlochabstand Rastermaß : 250 mm Tragfähigkeit F bei einem Stützabstand von 1,5 m : 1,2 kN/m Lieferlänge : 3000 mm Nutzbarer Querschnitt : 18156 mm² Werkstoff : UP-GF (glasfaserverstärkter Polyester) Farbton : kieselgrau RAL : 7032 (ähnlich)
